Quét cộng hưởng — Phân tích Tần số Rung & Giá đỡ
Xác định các vấn đề rung tại một điểm lắp đặt bằng điện thoại của bạn. Quét cộng hưởng hữu ích để kiểm tra rung khoang động cơ, cộng hưởng cabin, độ uốn giá đỡ, hoặc liệu thay đổi giảm chấn hoặc lắp đặt có thực sự giảm rung chiếm ưu thế hay không.
Phù hợp nhất cho
- thợ máy và người điều chỉnh so sánh rung trước và sau thay đổi phần cứng
- người dùng kiểm tra cộng hưởng cabin hoặc giá đỡ ở chế độ không tải hoặc tốc độ ổn định
- bất kỳ ai cần so sánh rung nhanh mà không cần thiết bị kiểm tra bổ sung
Khi nào nên sử dụng
Sử dụng Quét cộng hưởng khi bạn muốn tìm rung lặp lại mạnh nhất, so sánh cường độ của nó, và xem trục nào đang mang nó.
Khi nào không nên sử dụng
Không sử dụng Quét cộng hưởng khi bạn chủ yếu muốn điểm chất lượng tổng thể của tuyến đường hoặc giá đỡ qua một lần chạy hoàn chỉnh. Trong trường hợp đó, hãy sử dụng Chất lượng chuyển động .
Bạn nhận được gì
- quét trực tiếp tập trung vào hành vi rung chiếm ưu thế
- bản quét đã lưu với ghi chú và ảnh thiết lập tùy chọn
- so sánh qua các thiết lập hoặc điều kiện vận hành lặp lại
- một báo cáo bạn có thể chia sẻ sau khi gắn nhãn các bản quét
Câu hỏi thường gặp
Tôi có thể sử dụng tính năng này để kiểm tra giá đỡ dashcam hoặc điện thoại không?
Có, nếu câu hỏi cụ thể là về hành vi rung hoặc cộng hưởng chiếm ưu thế. Nếu câu hỏi là độ mượt ghi hình tổng thể, Camera Rig thường là công cụ đầu tiên tốt hơn.
Tôi có thể sử dụng tính năng này trên bàn, kệ, hoặc bàn máy in 3D không?
Có. Quét cộng hưởng hữu ích ở bất cứ đâu bạn muốn so sánh phản hồi rung lặp lại, không chỉ trong xe.
Trang này bao gồm cả chế độ và vùng trung tâm vì chúng sử dụng cùng bảng quét trực tiếp và cùng giao diện cài đặt.

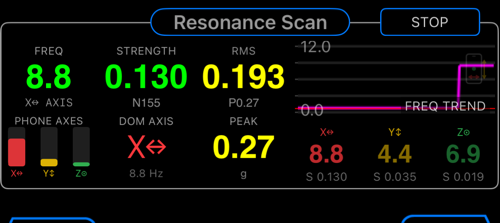

Chế độ
Mở MENU > Chế độ > Kỹ thuật > Quét cộng hưởng.
Sử dụng chế độ này khi bạn muốn kiểm tra cách cabin, cấu trúc, khu vực động cơ, hoặc điểm lắp đặt hoạt động dưới tác động rung.

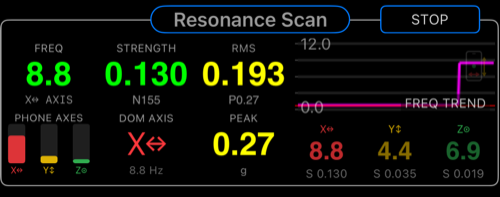

Vùng trung tâm
Bạn cũng có thể cài đặt Quét cộng hưởng trực tiếp làm vùng trung tâm chính: mở menu bảng điều khiển chính, chọn Pick what to show here, sau đó trong Screen area options > Engineering chọn Resonance Scan.
Các số đọc chính cho bạn biết năng lượng rung lặp lại mạnh nhất nằm ở đâu, cường độ ra sao, và trục nào đang mang phản hồi mạnh nhất.

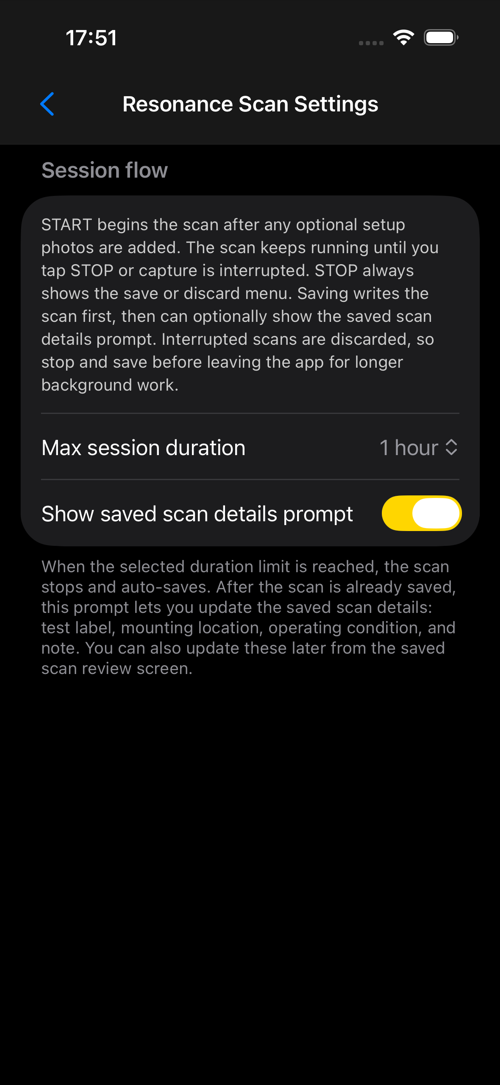

Cài đặt
Quét cộng hưởng có giao diện cài đặt nhỏ gọn tập trung vào luồng phiên.
Thời lượng phiên tối đa kiểm soát bản quét có thể chạy bao lâu trước khi tự dừng và tự lưu.
Hiển thị lời nhắc chi tiết bản quét đã lưu quyết định liệu ứng dụng có ngay lập tức yêu cầu chi tiết bản quét đã lưu sau khi lần chạy được ghi hay không. Giữ bật thường làm cho việc xem lại sau dễ dàng hơn vì lần chạy có thể được gắn nhãn khi bối cảnh vẫn còn mới.
Bản thân luồng phiên cũng đáng giải thích:
STARTbắt đầu bản quét sau khi thêm ảnh thiết lập tùy chọnSTOPluôn mở luồng lưu hoặc hủy- nếu giới hạn thời lượng đạt tới, bản quét dừng và tự lưu
- các bản quét bị gián đoạn sẽ bị hủy, vì vậy nên tránh gián đoạn nền dài trừ khi bản quét đã được lưu
Nếu bạn giữ lời nhắc chi tiết bản quét đã lưu bật, ứng dụng có thể yêu cầu:
- nhãn kiểm tra
- vị trí lắp đặt
- điều kiện vận hành
- ghi chú
Những chi tiết đó cũng có thể được chỉnh sửa sau từ màn hình xem lại bản quét đã lưu, vì vậy tắt lời nhắc không mất khả năng đó. Nó chỉ chuyển công việc siêu dữ liệu sang sau.
Thiết lập ban đầu tốt
- giữ lời nhắc chi tiết bản quét đã lưu bật
- sử dụng thời lượng phù hợp với bài kiểm tra bạn đang chạy
- giữ giá đỡ cố định nếu bạn dự định so sánh các bản quét sau
Sự khác biệt so với Chất lượng chuyển động
Quét cộng hưởng tập trung vào đặc tính rung. Chất lượng chuyển động tập trung vào độ ổn định tổng thể của thiết bị và so sánh hiệu suất hướng người dùng qua các lần chạy hoàn chỉnh.
Muốn quy trình hoàn chỉnh? Xem Cách Kiểm tra và So sánh Rung Giá đỡ .
Cho trường hợp sử dụng kiểu xưởng, xem Cách Kiểm tra và Giảm Rung Bàn Máy in 3D .
Để xem thêm các ví dụ thực tế về giá đỡ camera, điều chỉnh giá lắp, so sánh tuyến đường và ứng dụng trong xưởng, hãy xem Chế độ Kỹ thuật — Nghiên cứu điển hình và Ứng dụng thực tế .
