Rezonans Taraması — Titreşim Frekansı ve Montaj Analizi
Herkese açık beta sürümünde kullanılabilir. App Store’daki kullanılabilirlik yakında belirlenecektir.
Telefonunuzla bir montaj noktasındaki titreşim sorunlarını tespit edin. Rezonans Taraması; motor bölmesi titreşimi, kabin rezonansı, braket esnekliği veya sönümleme ya da montajdaki bir değişikliğin baskın titreşimi gerçekten azaltıp azaltmadığını kontrol etmek için kullanışlıdır.
En uygun kullanım alanları
- donanım değişiklikleri öncesi ve sonrası titreşimi karşılaştıran tamirciler ve ayarcılar
- rölantide veya sabit hızda kabin ya da montaj rezonansını kontrol eden kullanıcılar
- ekstra test donanımı olmadan hızlı bir titreşim karşılaştırmasına ihtiyaç duyan herkes
Ne zaman kullanılmalı
En güçlü tekrarlayan titreşimi bulmak, ne kadar güçlü olduğunu karşılaştırmak ve hangi eksenin taşıdığını görmek istediğinizde Rezonans Taraması’nı kullanın.
Ne zaman kullanılmamalı
Esas olarak tam bir sürüş boyunca genel rota veya montaj kalitesi puanı istediğinizde Rezonans Taraması’nı kullanmayın. Bunun için Hareket Kalitesi kullanın.
Ne elde edersiniz
- baskın titreşim davranışına odaklanan canlı tarama
- notlar ve isteğe bağlı kurulum fotoğrafları ile kaydedilmiş tarama
- tekrarlanan kurulumlar veya çalışma koşulları arasında karşılaştırma
- taramaları etiketledikten sonra paylaşabileceğiniz bir rapor
SSS
Bunu bir araç kamerası veya telefon montajını test etmek için kullanabilir miyim?
Evet, eğer soru özellikle titreşim davranışı veya baskın rezonans ile ilgiliyse. Soru genel kayıt düzgünlüğüyse, Camera Rig genellikle daha iyi bir ilk araçtır.
Bunu bir tezgah, raf veya 3D yazıcı masası üzerinde kullanabilir miyim?
Evet. Rezonans Taraması, yalnızca araçlarda değil, tekrarlayan titreşim yanıtını karşılaştırmak istediğiniz her yerde kullanışlıdır.
Bu sayfa, hem modu hem de merkez alanı kapsar çünkü ikisi de aynı canlı tarama panelini ve aynı ayar ekranını kullanır.

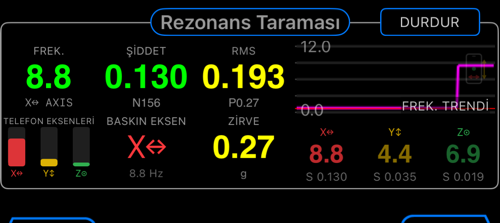

Mod
MENÜ > Modlar > Mühendislik > Rezonans Taraması yolunu açın.
Bir kabin, yapı, motor alanı veya montaj noktasının titreşim altında nasıl davrandığını incelemek istediğinizde bu modu kullanın.

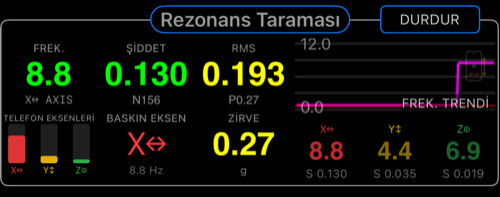

Merkez alan
Rezonans Taraması’nı doğrudan ana merkez alan olarak da kurabilirsiniz: ana panel menüsünü açın, Burada ne gösterilecek seçeneğini belirleyin, ardından Ekran alanı seçenekleri > Mühendislik bölümünden Rezonans Taraması seçin.
Ana okumaları, en güçlü tekrarlayan titreşim enerjisinin nerede olduğunu, ne kadar güçlü olduğunu ve hangi eksenin en güçlü yanıtı taşıdığını gösterir.

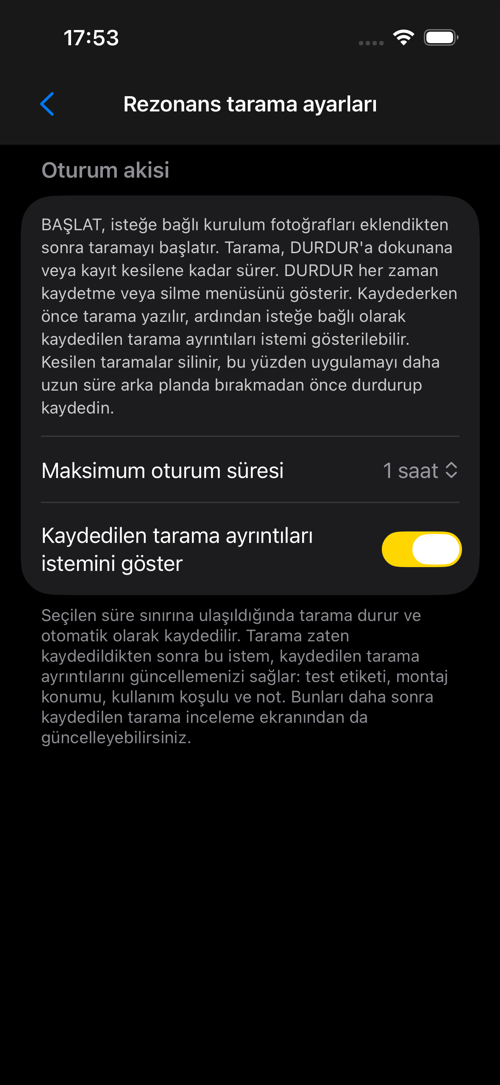

Ayarlar
Rezonans Taraması, oturum akışına odaklanan kompakt bir ayar ekranına sahiptir.
Maksimum oturum süresi, taramanın otomatik durmadan ve otomatik kaydetmeden önce ne kadar süre çalışabileceğini kontrol eder.
Kaydedilmiş tarama ayrıntıları istemini göster, ölçüm yazıldıktan sonra uygulamanın hemen kayıtlı tarama ayrıntıları isteyip istemeyeceğini belirler. Bunu açık tutmak genellikle daha sonraki incelemeyi kolaylaştırır çünkü ölçüm bağlam hala tazeyken etiketlenebilir.
Oturum akışının kendisi de açıklanmaya değer:
BAŞLAT, isteğe bağlı kurulum fotoğrafları eklendikten sonra taramayı başlatırDURDURher zaman kaydetme veya silme akışını açar- süre sınırına ulaşılırsa, tarama durur ve otomatik kaydeder
- kesintiye uğrayan taramalar atılır, bu nedenle tarama zaten kaydedilmemişse uzun arka plan kesintilerinden kaçınılmalıdır
Kaydedilmiş tarama ayrıntıları istemini açık tutarsanız, uygulama şunları isteyebilir:
- test etiketi
- montaj konumu
- çalışma koşulu
- not
Bu ayrıntılar daha sonra kayıtlı tarama inceleme ekranından da düzenlenebilir, bu nedenle istemi kapatmak bu yeteneği kaybettirmez. Yalnızca meta veri çalışmasını sonraya taşır.
İyi bir ilk kurulum
- kaydedilmiş tarama ayrıntıları istemini açık tutun
- yaptığınız teste uygun bir süre kullanın
- daha sonra taramaları karşılaştırmayı planlıyorsanız montajı sabit tutun
Hareket Kalitesi’nden farkı
Rezonans Taraması titreşim özelliklerine odaklanır. Hareket Kalitesi ise genel rig kararlılığı ve tamamlanmış sürüşler arasında kullanıcıya yönelik performans karşılaştırmasına odaklanır.
Eksiksiz bir iş akışı mı istiyorsunuz? Montaj Titreşimi Nasıl Test Edilir ve Karşılaştırılır bölümüne bakın.
Atölye tarzı bir kullanım senaryosu için 3D Yazıcı Masası Titreşimi Nasıl Test Edilir ve Azaltılır bölümüne bakın.
