Сканирование резонанса — анализ частоты вибрации и крепления
Определите проблемы вибрации в точке крепления с помощью вашего телефона. Сканирование резонанса полезно для проверки вибрации моторного отсека, резонанса салона, гибкости кронштейна или того, действительно ли изменение демпфирования или крепления уменьшило доминирующую вибрацию.
Лучше всего подходит для
- механиков и тюнеров, сравнивающих вибрацию до и после аппаратных изменений
- пользователей, проверяющих резонанс салона или крепления на холостом ходу или постоянной скорости
- всех, кому нужно быстрое сравнение вибрации без дополнительного тестового оборудования
Когда использовать
Используйте Сканирование резонанса, когда хотите найти самую сильную повторяющуюся вибрацию, сравнить её силу и увидеть, какая ось её несёт.
Когда не использовать
Не используйте Сканирование резонанса, когда вам в основном нужна общая оценка качества маршрута или крепления за полный замер. Для этого используйте Качество хода .
Что вы получите
- сканирование в реальном времени, сфокусированное на доминирующем поведении вибрации
- сохранённое сканирование с заметками и необязательными фотографиями установки
- сравнение между повторными установками или условиями эксплуатации
- отчёт, которым можно поделиться после маркировки сканирований
Часто задаваемые вопросы
Могу ли я использовать это для тестирования крепления видеорегистратора или телефона?
Да, если вопрос конкретно о поведении вибрации или доминирующем резонансе. Если вопрос в общей плавности записи, Camera Rig обычно является лучшим первым инструментом.
Могу ли я использовать это на верстаке, полке или столе 3D-принтера?
Да. Сканирование резонанса полезно везде, где вы хотите сравнить повторяющийся отклик вибрации, а не только в транспортных средствах.
Эта страница описывает как режим, так и центральную область, потому что они используют одну и ту же панель сканирования в реальном времени и одну и ту же поверхность настроек.

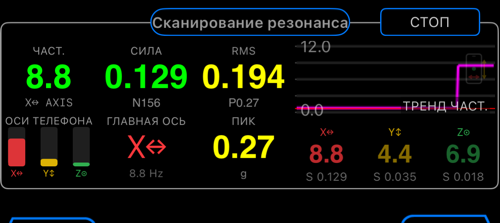

Режим
Откройте МЕНЮ > Режимы > Инженерия > Сканирование резонанса.
Используйте этот режим, когда хотите исследовать, как салон, конструкция, область двигателя или точка крепления ведёт себя при вибрации.

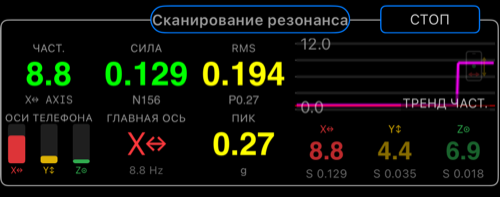

Центральная область
Вы также можете установить Сканирование резонанса непосредственно как основную центральную область: откройте меню главной панели, выберите Выбрать, что здесь показывать, затем в Параметры области экрана > Инженерия выберите Сканирование резонанса.
Основные показания сообщают, где находится самая сильная повторяющаяся вибрационная энергия, насколько она сильна и какая ось несёт самый сильный отклик.

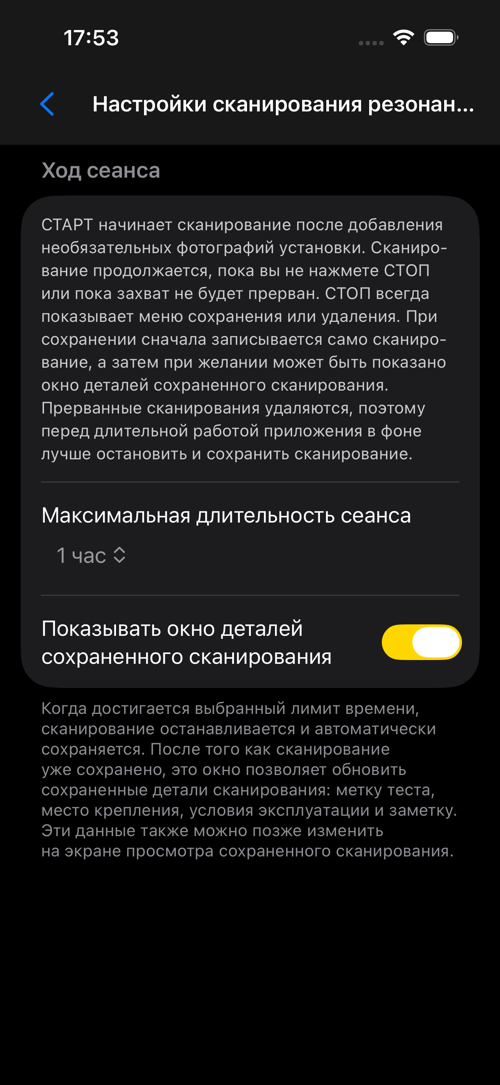

Настройки
Сканирование резонанса имеет компактную поверхность настроек, сфокусированную на ходе сеанса.
Максимальная продолжительность сеанса управляет тем, как долго сканирование может работать, прежде чем автоматически остановится и сохранится.
Показывать запрос подробностей сохранённого сканирования определяет, должно ли приложение немедленно запросить подробности сохранённого сканирования после записи замера. Если оставить это включённым, обычно упрощается дальнейший обзор, потому что замер можно подписать, пока контекст ещё свеж.
Ход сеанса тоже стоит описать:
СТАРТначинает сканирование после добавления необязательных фотографий установкиСТОПвсегда открывает процесс сохранения или отмены- если достигнут лимит продолжительности, сканирование останавливается и автоматически сохраняется
- прерванные сканирования отбрасываются, поэтому длительных фоновых прерываний следует избегать, если сканирование ещё не сохранено
Если оставить запрос подробностей сохранённого сканирования включённым, приложение может запросить:
- метку теста
- место крепления
- условия эксплуатации
- заметку
Эти данные также можно отредактировать позже на экране обзора сохранённого сканирования, поэтому отключение запроса не лишает вас этой возможности. Это лишь переносит работу с метаданными на потом.
Хорошая начальная настройка
- оставьте запрос подробностей сохранённого сканирования включённым
- используйте продолжительность, соответствующую тесту, который вы проводите
- зафиксируйте крепление, если планируете сравнивать сканирования позже
Чем отличается от Качества хода
Сканирование резонанса фокусируется на характеристиках вибрации. Качество хода фокусируется на общей стабильности установки и сравнении результатов для пользователя между полными замерами.
Хотите полный рабочий процесс? См. Как протестировать и сравнить вибрацию крепления .
Для практического примера в мастерской см. Как протестировать и уменьшить вибрацию стола 3D-принтера .
Для более широких практических примеров по стабилизации камер, настройке креплений, сравнению маршрутов и использованию в мастерской см. Инженерные режимы — Практические примеры и сценарии использования .
