Обследование дороги — измерение качества дорожного покрытия

Измерьте, насколько шероховатым, жёстким или плавным ощущается участок дороги с помощью вашего телефона. Обследование дороги полезно для сравнения полос, проверки результатов ремонта покрытия, документирования жёстких маршрутов или ведения воспроизводимой записи качества дороги с течением времени. Каждый сеанс привязан к GPS-треку, поэтому вы можете просмотреть результат в контексте именно того участка маршрута, который вы измеряли.

Лучше всего подходит для

• муниципальных или ремонтных сравнений до и после восстановления
• повторных проверок одного и того же участка дороги с течением времени
• сравнения полос, маршрутов или состояний покрытия с одной согласованной установкой

Когда использовать

Используйте Обследование дороги, когда реальный вопрос в том, является ли одна полоса, один участок или одна отремонтированная дорога более плавной или жёсткой, чем другая.

Когда не использовать

Не используйте Обследование дороги, когда основная переменная — стабильность крепления или качество записи. Для этого используйте Camera Rig .

Что вы получите

• отображение оценки шероховатости в реальном времени
• сохранённый сеанс, привязанный к точному маршруту по GPS
• воспроизводимое сравнение между полосами, участками или датами
• отчёт, которым можно поделиться после маркировки замера

Часто задаваемые вопросы

Могу ли я сравнить результаты ремонта покрытия с помощью телефона?

Да. Это одно из наиболее эффективных применений Обследования дороги. Проедьте тот же участок до и после работ, сохраните установку крепления неизменной и сравните сеансы.

Могу ли я сравнить одну полосу с другой?

Да. Поддерживайте скорость, установку автомобиля и положение телефона как можно более согласованными, затем сравните замеры полос как отдельные сеансы.

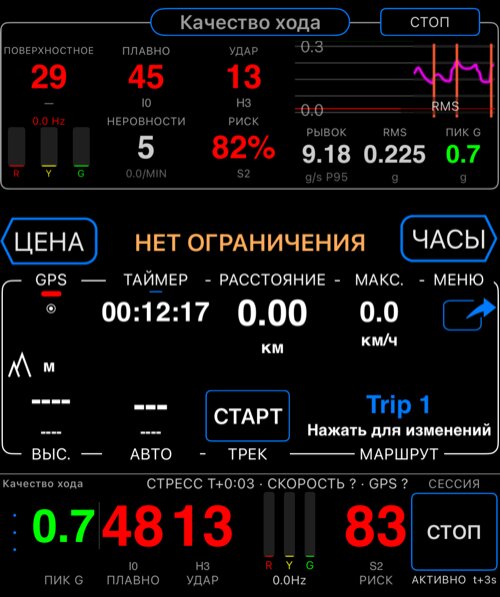

Режим

Откройте МЕНЮ > Режимы > Инженерия > Обследование дороги.

Используйте этот режим, когда хотите оценить состояние дороги, сравнить полосы или участки дороги, или повторить тот же маршрут до и после ямочного ремонта, укладки нового покрытия или сезонных изменений.

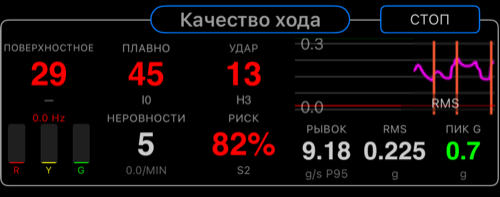

Центральная область

Вы также можете установить центральную область Обследования дороги напрямую: откройте меню главной панели, выберите Выбрать, что здесь показывать, затем в Параметры области экрана > Инженерия выберите Обследование дороги.

Центральная область показывает основную оценку покрытия, каналы стабильности и ударов и график для активного замера.

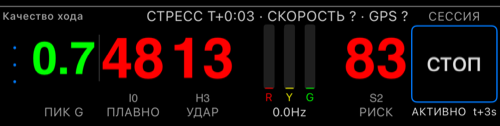

Микрообласть

Вы можете совместить центральную область с компактной микрообластью Обследования дороги: откройте меню микропанели, выберите Выбрать, что здесь показывать, затем в Параметры области экрана > Инженерия выберите Обследование дороги.

Микрообласть сохраняет текущую сводку состояния покрытия видимой, оставляя место для другого содержимого приборной панели.

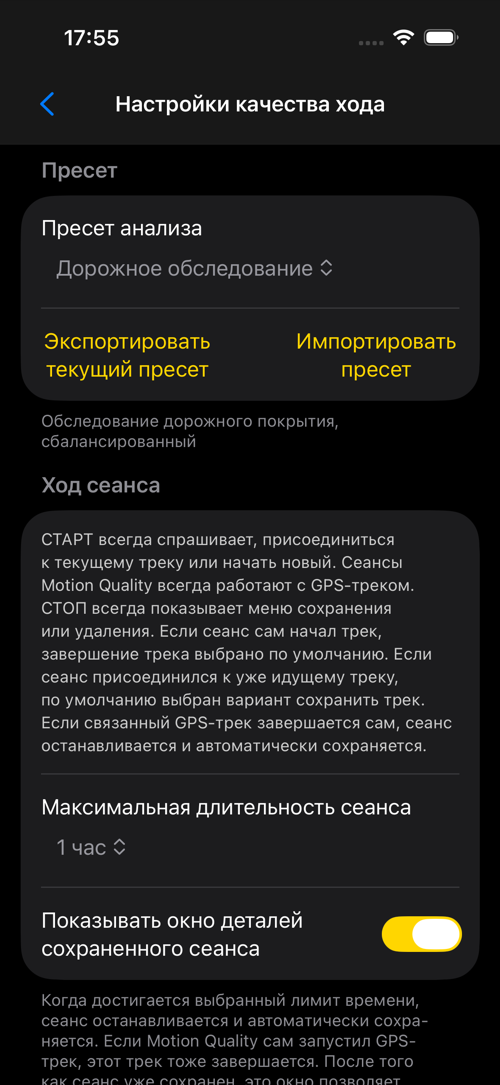

Настройки

Обследование дороги использует общий экран настроек Качества хода.

Пресет — первое, что следует проверить. Начните с Обследование дороги, если хотите профиль оценки покрытия со сбалансированной чувствительностью и допущениями жёсткого крепления.

Ход сеанса управляет максимальной продолжительностью сеанса и тем, появляется ли после сохранения запрос подробностей сохранённого сеанса.

Это важно, потому что сеансы Качества хода всегда работают с GPS-треком. СТАРТ спрашивает, присоединиться к текущему треку или начать новый. СТОП всегда показывает процесс сохранения или отмены. Если связанный трек завершается сам, сеанс тоже завершается и автоматически сохраняется.

Пороги и оценка — здесь профиль Обследования дороги отличается больше всего. Он оценивает стабильность и удары одинаково, придаёт большее значение толчкам и шероховатости и использует пропорциональную оценку энергии полосы для отражения широкополосной текстуры покрытия.

Эта область также даёт вам реальные элементы управления настройкой:

• изменение Частотной оценки
• изменение Весов оценок
• переименование отображаемых меток оценок
• сохранение текущей настройки как пользовательского пресета
• экспорт или импорт пресетов
• сброс всего к выбранному пресету

Таким образом, если вы разработаете полезную настройку для сравнения дорог для одного устройства и крепления, вы можете сохранить её и использовать позже, вместо того чтобы создавать заново вручную.

Оповещения в реальном времени — необязательный раздел, полезный в основном если вы хотите немедленную обратную связь во время сбора данных. Категории разделены:

• Оповещения о сильном ударе
• Оповещения о нагрузке на устройство
• Оповещения о нестабильности
• Тактильная связь
• Звук

Это позволяет вам оставить обратную связь по шероховатости включённой, отключив другие типы оповещений, если они не полезны для вашей работы по обследованию.

Хорошая начальная настройка

• начните с пресета Обследование дороги
• используйте жёсткое крепление или очень стабильное положение телефона
• выполните базовый замер на хорошо знакомом участке дороги
• сравните второй участок или повтор того же участка при других условиях

Хотите полный рабочий процесс? См. Как измерить и сравнить качество дорожного покрытия .
