    Ângulos internos de uma área

    Versão 4.4
    App Store

    Aquele canto do lote está mesmo no esquadro? O terreno bate com os ângulos da planta? Ative as anotações de ângulo, e cada canto de uma área mostra o seu ângulo interno, direto no mapa, junto aos comprimentos dos lados.

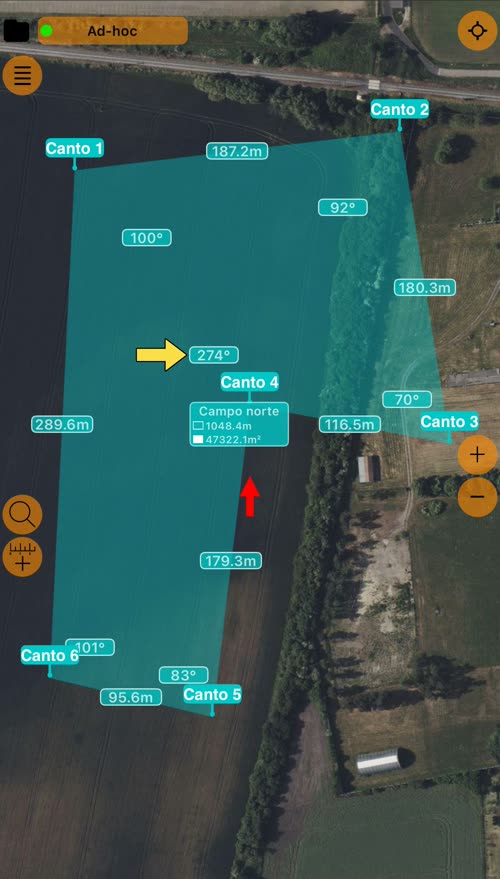

    Um terreno de seis cantos perto de Sadská, com um ângulo interno em cada canto: 100°, 92°, 70°, 274°, 83° e 101°; uma seta amarela aponta 274°, o canto que entra para dentro

    Ative

    Abra MENU > ⚙️ CONFIGURAÇÕES, escolha a aba Anotações e coloque Mostrar anotações de ângulo em SIM. Enquanto você edita uma área, o botão de configurações entre o perímetro e o valor da área, no alto do mapa, abre a mesma aba Anotações. A opção fica desligada até você ativá-la.

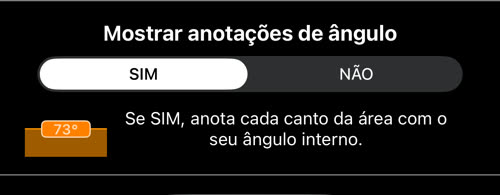

    A opção Mostrar anotações de ângulo em SIM, com uma anotação de exemplo de 73°

    O que você vê

    • Uma anotação dentro de cada canto, em graus inteiros, por exemplo 92°.
    • Um canto que entra para dentro mostra mais de 180°. No terreno acima, o quarto canto marca 274°: o terreno o contorna, como num lote em forma de L.
    • Um ponto num lado reto mostra cerca de 180°. Está certo: o lado não vira ali.
    • As anotações ficam nos seus cantos quando você dá zoom ou gira o mapa.
    • Só áreas. Rotas e círculos não têm cantos para medir.

    As anotações de ângulo aparecem junto com as de comprimento, enquanto o mapa não acompanha sua localização. Uma área com mais de 400 pontos (100 no mapa do Google) esconde suas anotações de ângulo e de comprimento, e o app diz por quê.

    Confira uma medição

    • Os ângulos fecham a conta. Os ângulos internos de uma área sempre somam (cantos − 2) × 180°: 360° com quatro cantos, 540° com cinco, 720° com seis. O terreno acima: 100 + 92 + 70 + 274 + 83 + 101 = 720°. Uma soma muito diferente significa que dois lados da forma se cruzam: confira a ordem dos pontos.
    • Ângulos retos. A planta de uma construção, uma linha de cerca ou um canteiro deve mostrar 90° onde o projeto prevê.
    • Com a planta. Compare cada canto com os ângulos de uma escritura, de uma planta cadastral ou de uma planta de situação.
    • Um ponto mal colocado. Uma ponta aguda, como um canto de 15° onde o terreno não tem nenhum, costuma significar que um ponto foi colocado ou movido por engano.

    Os ângulos são medidos entre os lados do jeito que você os desenhou no mapa: são tão precisos quanto os pontos que você colocou.
