Skan rezonansu — Analiza częstotliwości drgań i mocowania

Publiczna beta

Dostępność w App Store zostanie wkrótce określona.

Zidentyfikuj problemy z wibracjami w punkcie mocowania za pomocą telefonu. Skan rezonansu jest przydatny do sprawdzania wibracji komory silnika, rezonansu kabiny, elastyczności wspornika lub tego, czy zmiana tłumienia lub mocowania faktycznie zmniejszyła dominujące drgania.

Najlepsze zastosowania

mechanicy i tunerzy porównujący wibracje przed i po zmianach sprzętowych
użytkownicy sprawdzający rezonans kabiny lub mocowania na biegu jałowym lub przy stałej prędkości
każdy, kto potrzebuje szybkiego porównania wibracji bez dodatkowego sprzętu pomiarowego

Kiedy używać

Użyj Skanu rezonansu, gdy chcesz znaleźć najsilniejsze powtarzające się drgania, porównać ich intensywność i zobaczyć, która oś je przenosi.

Kiedy nie używać

Nie używaj Skanu rezonansu, gdy głównie chcesz uzyskać ogólną ocenę jakości trasy lub mocowania na przestrzeni całego przejazdu. Do tego użyj Jakości jazdy .

Co otrzymujesz

skan na żywo skoncentrowany na dominującym zachowaniu wibracyjnym
zapisany skan z notatkami i opcjonalnymi zdjęciami konfiguracji
porównanie między powtórzonymi konfiguracjami lub warunkami pracy
raport do udostępnienia po oznaczeniu skanów

FAQ

Czy mogę tego użyć do testu mocowania kamery samochodowej lub telefonu?

Tak, jeśli pytanie dotyczy konkretnie zachowania wibracyjnego lub dominującego rezonansu. Jeśli pytanie dotyczy ogólnej płynności nagrywania, Camera Rig jest zazwyczaj lepszym pierwszym narzędziem.

Czy mogę tego użyć na stole, półce lub stole drukarki 3D?

Tak. Skan rezonansu jest przydatny wszędzie tam, gdzie chcesz porównać powtarzalną odpowiedź wibracyjną, nie tylko w pojazdach.

Ta strona obejmuje zarówno tryb, jak i obszar centralny, ponieważ korzystają z tego samego panelu skanu na żywo i tego samego ekranu ustawień.

Tryb

Otwórz MENU > Tryby > Inżynieria > Skan rezonansu.

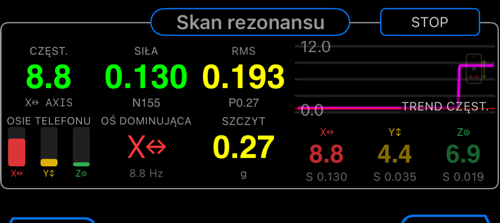

Tryb Skanu rezonansu

Użyj tego trybu, gdy chcesz zbadać, jak kabina, konstrukcja, obszar silnika lub punkt mocowania zachowuje się pod wpływem wibracji.

Obszar centralny

Możesz również zainstalować Skan rezonansu bezpośrednio jako główny obszar centralny: otwórz menu panelu głównego, wybierz Wybierz co tu wyświetlić, a następnie w Opcje obszaru ekranu > Inżynieria wybierz Skan rezonansu.

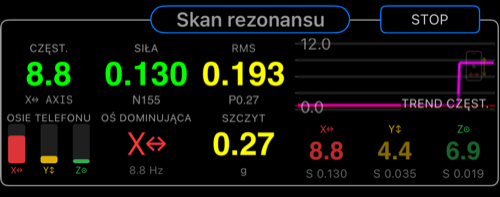

Obszar centralny Skanu rezonansu

Główne odczyty informują, gdzie znajduje się najsilniejsza powtarzająca się energia wibracyjna, jak silna jest i która oś przenosi najsilniejszą odpowiedź.

Ustawienia

Skan rezonansu ma kompaktowy ekran ustawień skoncentrowany na przebiegu sesji.

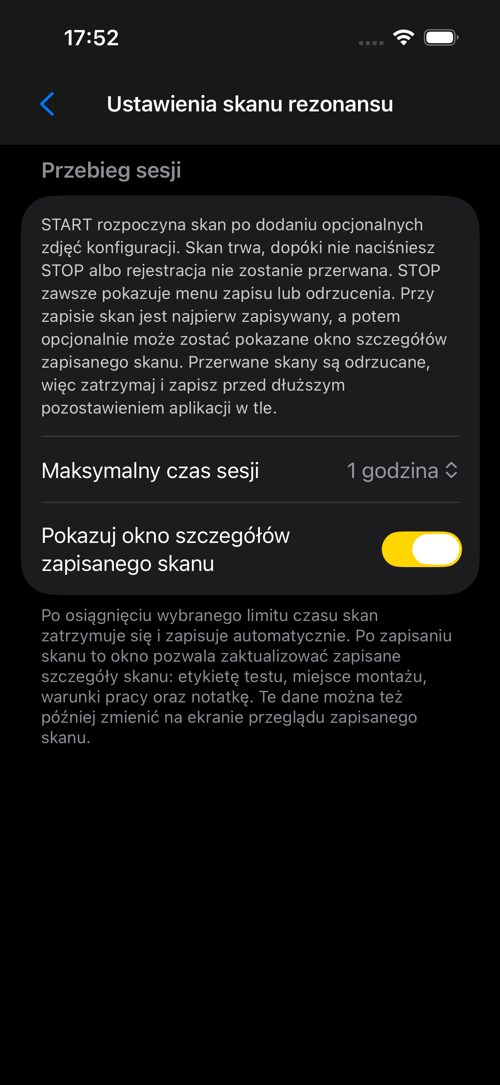

Ekran ustawień Skanu rezonansu

Maksymalny czas trwania sesji kontroluje, jak długo skan może trwać, zanim automatycznie się zatrzyma i zapisze.

Pokaż okno szczegółów zapisanego skanu decyduje, czy aplikacja powinna natychmiast zapytać o szczegóły zapisanego skanu po zakończeniu zapisu. Pozostawienie tej opcji włączonej zazwyczaj ułatwia późniejszy przegląd, ponieważ pomiar można oznaczyć, gdy kontekst jest jeszcze świeży.

Sam przebieg sesji również warto wyjaśnić:

START rozpoczyna skan po dodaniu opcjonalnych zdjęć konfiguracji
STOP zawsze otwiera okno zapisu lub odrzucenia
jeśli limit czasu trwania zostanie osiągnięty, skan zatrzymuje się i automatycznie zapisuje
przerwane skany są odrzucane, więc długich przerw w tle należy unikać, chyba że skan jest już zapisany

Jeśli pozostawisz okno szczegółów zapisanego skanu włączone, aplikacja może zapytać o:

etykietę testu
miejsce mocowania
warunki pracy
notatkę

Te szczegóły można również edytować później z ekranu przeglądu zapisanego skanu, więc wyłączenie okna nie powoduje utraty tej możliwości. Jedynie przenosi pracę z metadanymi na później.

Dobra pierwsza konfiguracja

pozostaw okno szczegółów zapisanego skanu włączone
użyj czasu trwania odpowiedniego do wykonywanego testu
utrzymuj mocowanie stałe, jeśli planujesz porównywać skany później

Czym różni się od Jakości jazdy

Skan rezonansu koncentruje się na charakterystykach drgań. Jakość jazdy koncentruje się na ogólnej stabilności zestawu i porównaniu wydajności z perspektywy użytkownika na przestrzeni kompletnych przejazdów.

Chcesz kompletny przepływ pracy? Zobacz Jak przetestować i porównać wibracje mocowania .

Dla zastosowania warsztatowego zobacz Jak przetestować i zmniejszyć wibracje stołu drukarki 3D .

Więcej praktycznych przykładów dotyczących stabilności kamery, regulacji mocowań, porównywania tras i zastosowań warsztatowych znajdziesz w Tryby inżynieryjne — Studia przypadków i praktyczne zastosowania .
