    Kąty wewnętrzne powierzchni

    Wersja 4.4
    App Store

    Czy ten narożnik działki jest naprawdę prosty? Czy pole zgadza się z kątami na planie? Włącz oznaczenia kątów, a każdy narożnik powierzchni pokaże swój kąt wewnętrzny, wprost na mapie, obok długości boków.

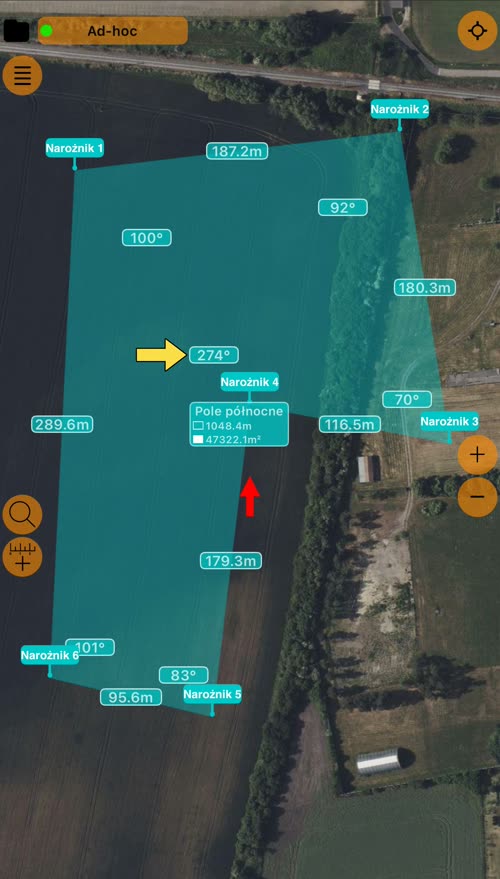

    Pole z sześcioma narożnikami koło Sadskiej, z kątem wewnętrznym przy każdym narożniku: 100°, 92°, 70°, 274°, 83° i 101°; żółta strzałka wskazuje 274°, narożnik wchodzący do środka

    Włącz

    Otwórz MENU > ⚙️ USTAWIENIA, wybierz kartę Oznaczenia i ustaw Pokazuj oznaczenia kątów na TAK. Podczas edycji powierzchni przycisk ustawień między obwodem a wartością powierzchni u góry mapy otwiera tę samą kartę Oznaczenia. Dopóki jej nie włączysz, opcja jest wyłączona.

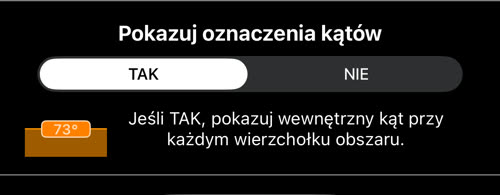

    Opcja Pokazuj oznaczenia kątów ustawiona na TAK, z przykładowym oznaczeniem 73°

    Co widzisz

    • Oznaczenie wewnątrz każdego narożnika, w pełnych stopniach, na przykład 92°.
    • Narożnik wchodzący do środka pokazuje więcej niż 180°. W polu powyżej czwarty narożnik pokazuje 274°: teren go obchodzi, jak w działce w kształcie litery L.
    • Punkt na prostym boku pokazuje około 180°. To prawidłowe: bok w tym miejscu nie skręca.
    • Oznaczenia zostają w swoich narożnikach, gdy powiększasz lub obracasz mapę.
    • Tylko powierzchnie. Trasy i okręgi nie mają narożników do zmierzenia.

    Oznaczenia kątów pojawiają się razem z oznaczeniami długości, dopóki mapa nie podąża za twoją pozycją. Powierzchnia z więcej niż 400 punktami (100 na mapie Google) ukrywa oznaczenia kątów i długości, a aplikacja wyjaśnia dlaczego.

    Sprawdź pomiar

    • Kąty się sumują. Kąty wewnętrzne powierzchni zawsze dają razem (liczba narożników − 2) × 180°: 360° dla czterech narożników, 540° dla pięciu, 720° dla sześciu. Pole powyżej: 100 + 92 + 70 + 274 + 83 + 101 = 720°. Suma mocno odbiegająca oznacza, że dwa boki kształtu się przecinają: sprawdź kolejność punktów.
    • Kąty proste. Obrys budynku, linia ogrodzenia czy rabata powinny pokazywać 90° tam, gdzie przewiduje to plan.
    • Z planem. Porównaj każdy narożnik z kątami w wypisie z ewidencji, na mapie katastralnej lub planie sytuacyjnym.
    • Źle postawiony punkt. Ostry kolec, na przykład narożnik 15° tam, gdzie teren go nie ma, zwykle oznacza, że punkt postawiono lub przesunięto przez pomyłkę.

    Kąty są mierzone między bokami tak, jak je narysowano na mapie, więc są tak dokładne jak punkty, które postawiłeś.
