Resonance Scan - 진동 주파수 및 마운트 분석
휴대폰으로 마운팅 포인트의 진동 문제를 식별합니다. Resonance Scan은 엔진룸 진동, 실내 공진, 브래킷 휨, 또는 댐핑이나 마운팅 변경이 실제로 지배 진동을 줄였는지 확인하는 데 유용합니다.
적합한 용도
- 하드웨어 변경 전후의 진동을 비교하는 정비사 및 튜너
- 공회전 또는 정속에서 실내나 마운트 공진을 확인하는 사용자
- 추가 테스트 장비 없이 빠른 진동 비교가 필요한 모든 사용자
사용 시기
가장 강한 반복 진동을 찾고, 그 강도를 비교하며, 어떤 축이 그것을 전달하는지 확인하고 싶을 때 Resonance Scan을 사용하세요.
사용하지 말아야 할 때
주로 전체 주행에 걸친 종합 경로 또는 마운트 품질 점수를 원할 때는 Resonance Scan을 사용하지 마세요. 이 경우 Motion Quality 를 사용하세요.
제공되는 정보
- 지배 진동 동작에 초점을 맞춘 실시간 스캔
- 메모와 선택적 설정 사진이 포함된 저장 스캔
- 반복 설정 또는 작동 조건 간 비교
- 스캔 라벨링 후 공유 가능한 리포트
FAQ
대시캠이나 휴대폰 마운트를 테스트할 수 있나요?
네. 질문이 특히 진동 동작이나 지배 공진에 관한 것이라면 가능합니다. 질문이 전반적인 녹화 부드러움이라면, Camera Rig 가 일반적으로 더 좋은 첫 번째 도구입니다.
작업대, 선반 또는 3D 프린터 테이블에서 사용할 수 있나요?
네. Resonance Scan은 차량뿐만 아니라 반복적인 진동 반응을 비교하고 싶은 모든 곳에서 유용합니다.
이 페이지는 모드와 중앙 영역 모두를 다루며, 동일한 실시간 스캔 패널과 동일한 설정 화면을 사용합니다.

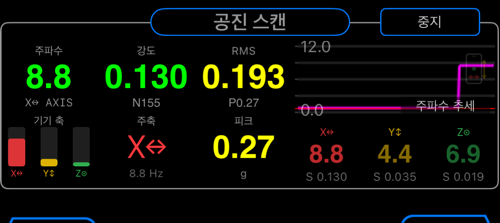

모드
MENU > Modes > Engineering > Resonance Scan을 여세요.
실내, 구조물, 엔진 영역 또는 마운팅 포인트가 진동 하에서 어떻게 동작하는지 검사하고 싶을 때 이 모드를 사용하세요.

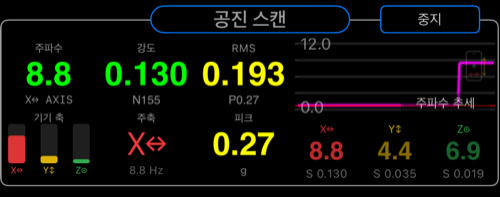

중앙 영역
Resonance Scan을 메인 중앙 영역으로 직접 설치할 수도 있습니다: 메인 패널 메뉴를 열고 Pick what to show here를 선택한 다음, Screen area options > Engineering에서 Resonance Scan을 선택하세요.
주요 측정값은 가장 강한 반복 진동 에너지가 어디에 위치하는지, 그 강도가 얼마인지, 어떤 축이 가장 강한 반응을 전달하는지 알려줍니다.

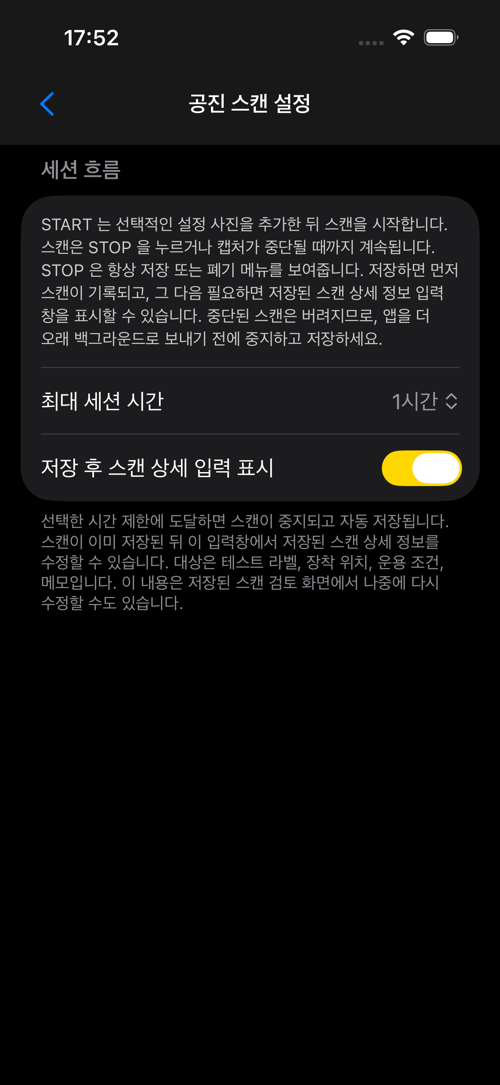

설정
Resonance Scan은 세션 흐름에 초점을 맞춘 컴팩트한 설정 화면을 가지고 있습니다.
Max session duration은 스캔이 자동 중지 및 자동 저장되기 전에 실행할 수 있는 시간을 제어합니다.
Show saved scan details prompt는 주행이 기록된 후 앱이 즉시 저장 스캔 세부 정보를 요청할지 여부를 결정합니다. 이것을 켜두면 맥락이 아직 생생한 상태에서 주행에 라벨을 붙일 수 있어 나중에 리뷰가 더 쉬워집니다.
세션 흐름 자체도 설명할 가치가 있습니다:
START는 선택적 설정 사진이 추가된 후 스캔을 시작합니다STOP은 항상 저장 또는 삭제 흐름을 엽니다- 시간 제한에 도달하면 스캔이 중지되고 자동 저장됩니다
- 중단된 스캔은 삭제되므로, 스캔이 이미 저장되지 않은 한 긴 백그라운드 중단은 피해야 합니다
저장 스캔 세부 정보 프롬프트를 켜두면 앱이 다음을 요청할 수 있습니다:
- 테스트 라벨
- 마운팅 위치
- 작동 조건
- 메모
이러한 세부 정보는 나중에 저장 스캔 리뷰 화면에서도 편집할 수 있으므로, 프롬프트를 끄더라도 해당 기능을 잃지 않습니다. 단지 메타데이터 작업을 나중으로 미루는 것뿐입니다.
좋은 첫 번째 설정
- 저장 스캔 세부 정보 프롬프트를 켜두기
- 실행 중인 테스트에 맞는 시간 설정
- 나중에 스캔을 비교할 계획이라면 마운트를 고정
Motion Quality와의 차이점
Resonance Scan은 진동 특성에 초점을 맞춥니다. Motion Quality 는 전체 리그 안정성과 완전한 주행에 걸친 사용자 대면 성능 비교에 초점을 맞춥니다.
완전한 워크플로를 원하시나요? 마운트 진동 테스트 및 비교 방법 을 참고하세요.
작업장 스타일 사용 사례는 3D 프린터 테이블 진동 테스트 및 감소 방법 을 참고하세요.
카메라 리그, 마운트 튜닝, 도로 비교, 작업장 사용에 걸친 더 넓은 실용적 예시는 엔지니어링 모드 - 사례 연구 및 실용적 활용 을 참고하세요.
