경사계 — 차량 Pitch & Roll 각도
iPhone을 차량 경사계로 활용하여 경사각과 좌우 기울기를 측정할 수 있습니다. 이 화면은 오프로드 주행, 캐러밴 수평 맞추기, 언덕 주차, 접근/이탈 각도 확인, 그리고 실시간 피치 앤 롤 판독이 필요한 모든 상황에 유용합니다.
앱에서 이 기능은 Pitch & Roll로 표시됩니다.
적합한 용도
- 측면 경사와 등반 각도를 모니터링하는 오프로드 및 4x4 운전자
- 주차된 차량의 수평을 맞추는 캐러밴 또는 RV 사용자
- 추가 하드웨어 없이 실시간 차량 경사계가 필요한 모든 사용자
사용 시점
차량 기울기가 주요 관심사일 때 Pitch & Roll을 사용하세요: 등반 각도, 하강 각도, 측면 경사, 또는 주차나 설치에 충분히 수평인지 확인할 때.
사용하지 않을 시점
힘, 진동 또는 경로 품질 분석이 필요할 때는 Pitch & Roll을 사용하지 마세요. 이 페이지는 가속 이력이나 진동 주파수가 아닌 각도와 기울기에 관한 것입니다.
제공 기능
- 실시간 피치 앤 롤 디스플레이
- 선택적 경고 및 위험 알림
- 중앙 및 마이크로 패널 변형
- 추가 하드웨어 없는 직접 경사계 판독

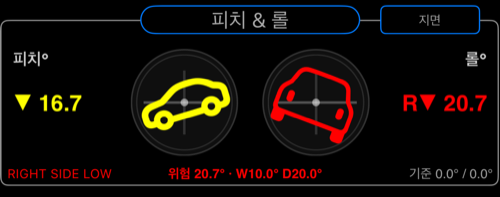

중앙 영역
Pitch & Roll 중앙 영역을 직접 설치할 수 있습니다: 메인 패널 메뉴를 열고 여기에 표시할 항목 선택을 선택한 다음 화면 영역 옵션 > 엔지니어링에서 Pitch & Roll을 선택하세요.
중앙 영역은 피치 각도, 롤 각도, 방향 표시, 그리고 명확한 시각적 심각도 상태에 집중합니다.
상승, 하강, 측면 경사, 캠버 이탈 위치에 대한 전체 화면 기울기 판독이 필요할 때 사용하세요.

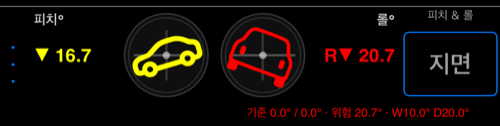

마이크로 영역
컴팩트한 Pitch & Roll 마이크로 영역과 함께 사용할 수 있습니다: 마이크로 패널 메뉴를 열고 여기에 표시할 항목 선택을 선택한 다음 화면 영역 옵션 > 엔지니어링에서 Pitch & Roll을 선택하세요.
마이크로 영역은 화면 중앙 전체를 할애하지 않고도 기울기 정보를 볼 수 있는 빠른 각도 모니터링용입니다.
모드
메뉴 > 모드 > 엔지니어링 > Pitch & Roll을 여세요.
Pitch & Roll 모드는 Pitch & Roll을 중앙 패널로 사용합니다.
마이크로 패널은 이 모드에 의해 고정되지 않습니다. 별도로 변경할 때까지 마이크로 영역에서 이전에 선택한 것이 유지됩니다.
즉, 이 모드는 사전 정의된 중앙-마이크로 쌍이 아닌 중앙 Pitch & Roll 화면으로의 바로가기로 이해하는 것이 좋습니다.

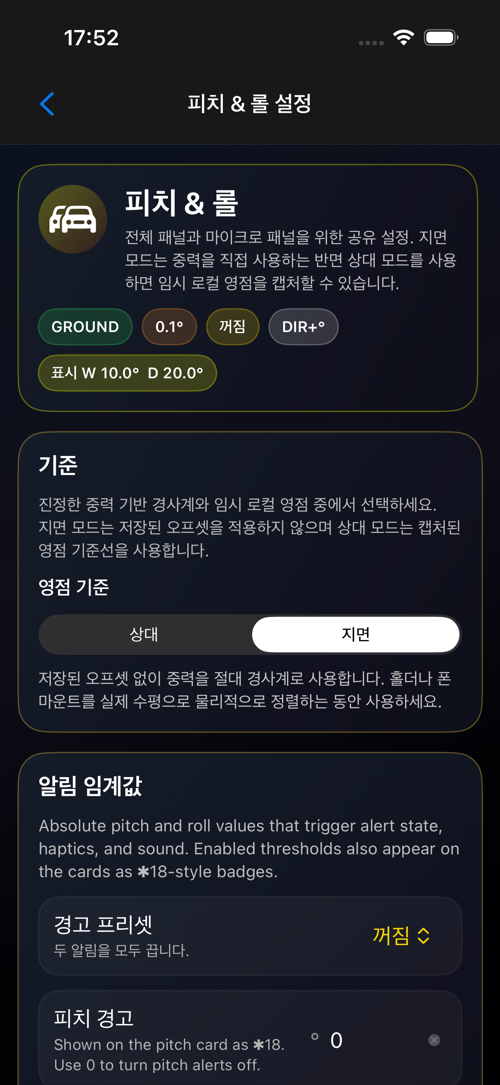

설정
Pitch & Roll에는 모드, 중앙 영역, 마이크로 영역에서 공유되는 전용 설정 화면이 있습니다.
Pitch & Roll 설정은 세 가지를 제어합니다:
- 수평으로 간주되는 기준
- 앱이 경고해야 하는 시점
- 경고의 표시 방식과 동작
기준을 먼저 설명합니다. 지면은 중력을 직접 사용하며 실제 경사계 판독을 원할 때 올바른 시작점입니다. 상대는 임시 로컬 영점을 캡처하며 절대 중력이 아닌 현재 순간 대비 상대적 수평이 기준이 되어야 할 때 더 적합합니다.
알림 임계값은 안전하지 않은 것으로 간주되는 절대 피치 및 롤 각도를 정의합니다. 피치와 롤은 별도이므로 한 축에 더 관심을 둘 수 있습니다.
경고 프리셋은 수동 임계값 위의 바로가기 레이어입니다. 빠른 시작점이 필요하고 모든 값을 직접 입력하고 싶지 않을 때 유용합니다. 프리셋을 선택한 후에도 피치 및 롤 제한을 수동으로 미세 조정할 수 있습니다.
실용적 사용:
- 등반과 하강이 측면 경사보다 덜 중요하면 피치 임계값을 높이세요
- 더 심각한 캠버 이탈 각도에 대해서만 경고를 원하면 롤 임계값을 높이세요
- 해당 축의 알림을 완전히 끄려면 임계값을
0으로 설정하세요
이 임계값이 실제 알림 상태를 구동합니다. 임계값을 초과하면 패널이 활성 경고 상태에 진입하고 햅틱이나 소리가 활성화되어 있으면 이를 트리거할 수 있습니다.
시각적 밴드는 알림 임계값과 별개입니다. 패널의 외관만 제어합니다.
세 가지 시각적 상태가 있습니다:
- 안정
- 경고
- 위험
경고 밴드는 패널 스타일이 주황색으로 변하는 지점입니다.
위험 밴드는 패널 스타일이 빨간색으로 변하는 지점입니다. 더 강한 시각적 경고이며 항상 경고 밴드 위에 유지됩니다.
즉, 두 가지 레이어의 알림을 사용할 수 있습니다:
- 알림 임계값은 앱이 적극적으로 경고해야 하는 시점을 결정
- 시각적 밴드는 화면이 더 심각하게 보이기 시작하는 시점을 결정
예: 소리를 내기 전에 패널이 주황색으로 보이고, 각도가 분명히 더 심각해질 때만 빨간색을 표시하고 싶을 수 있습니다.
동작은 패널이 안전하지 않은 구간에 진입할 때와 다시 돌아올 때의 동작을 제어합니다.
또한 두 가지 사용자 표시 옵션이 포함됩니다:
표시 정밀도헤드라인 스타일
표시 정밀도는 각도 숫자가 얼마나 세밀하게 표시되는지를 변경합니다. 더 차분한 판독을 원하면 낮은 정밀도를 사용하세요. 작은 변화가 중요하면 높은 정밀도를 사용하세요.
헤드라인 스타일은 메인 상태가 표현되는 방식을 변경합니다. 패널이 방향 단어만 표시하거나 방향과 각도를 함께 포함하도록 하고 싶을 때 유용합니다.
위험 및 경고 피드백 옵션:
햅틱 알림소리 알림알림 빈도반복 간격알림 소리
단일 빈도는 안전하지 않은 구간에 진입할 때 한 번 경고합니다.
안전하지 않은 동안 반복은 기울기가 설정된 안전 범위 밖에 있는 동안 계속 경고합니다. 반복 간격은 반복 경고가 발생할 수 있는 빈도를 제어합니다.
안정 구간으로의 복귀는 별도로 설정됩니다:
안전 구간 복귀 알림안전 구간 복귀 소리
경고 이벤트 후 차량이 안전하지 않은 임계값 아래로 돌아왔다는 확인이 필요하면 안전 구간 복귀 알림을 사용하세요. 경사면에서 천천히 이동하면서 각도가 위험해진 시점뿐만 아니라 더 안전한 범위로 안정화된 시점도 알고 싶을 때 유용합니다.
앱은 임계값 경계에서 반복적으로 울리지 않도록 작은 복귀 여유를 사용합니다. 실제로 값이 같은 숫자 주변에서 깜박일 때 알림이 즉시 재작동하지 않습니다.
실용적 시작점:
10°에서15°정도에 알림8°에서10°정도에 시각적 경고15°에서20°정도에 시각적 위험
그런 다음 모니터링 대상에 따라 조정하세요:
- 트레일 주행 또는 측면 경사 작업: 롤 경고를 더 낮게 설정
- 언덕 접근 및 이탈 작업: 피치에 더 집중
- 승객 편의 용도: 화면에서 극단적으로 보이기 전에 앱이 반응하도록 임계값을 낮게 설정
임계값, 밴드, 동작 변경이 더 이상 하나의 세트로서 의미가 없을 때 기본값 복원을 사용하세요. Pitch & Roll 경고 설정 전체를 알려진 기준으로 재설정합니다.
첫 설정 가이드
- 실제 기울기 판독을 원하면
지면모드에서 시작하세요 - 절대 중력보다 로컬 영점이 더 유용할 때만
상대모드를 사용하세요 - 알림 임계값을 먼저 설정한 다음 시각적 밴드, 그 다음 피드백 동작을 설정하세요
- 마이크로 영역에서도 Pitch & Roll을 원하면 모드가 자동으로 설정한다고 가정하지 말고 직접 선택하세요
