Angles intérieurs d'une surface
La zone de prospection correspond-elle aux angles de sa carte ? Ce coin du camp ou du site est-il vraiment à l’équerre ? Activez les annotations d’angle, et chaque coin d’une surface affiche son angle intérieur, directement sur la carte, à côté des longueurs des côtés.
L’activer

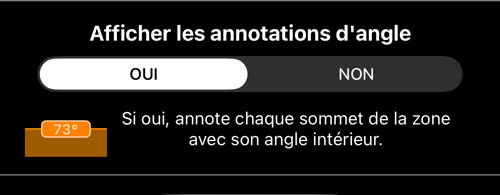

Pendant que vous modifiez une surface, touchez le bouton de réglages entre le périmètre et la valeur de surface en haut de la carte, choisissez l’onglet Annotations et réglez Afficher les annotations d'angle sur OUI. Le réglage reste désactivé tant que vous ne l’activez pas.
Comment créer et modifier des surfaces.
Ce que vous voyez
- Une annotation dans chaque coin, en degrés entiers, par exemple

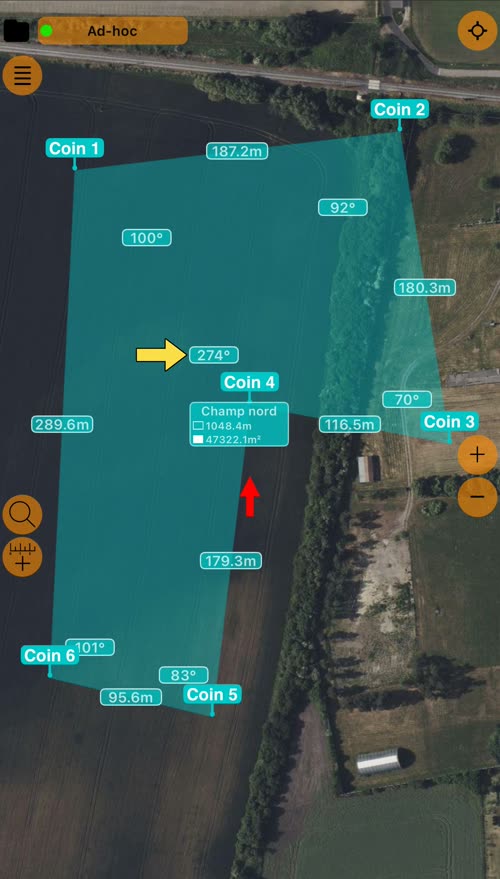

92°. - Un coin qui rentre vers l’intérieur affiche plus de 180°. Dans le champ ci-dessus, le quatrième coin affiche 274° : le terrain le contourne, comme pour une parcelle en L.
- Un point sur un côté droit affiche environ 180°. C’est exact : le côté ne tourne pas à cet endroit.
- Les annotations restent dans leurs coins quand vous zoomez ou faites pivoter la carte.
- Surfaces uniquement. Les itinéraires et les cercles n’ont pas de coins à mesurer.
Les annotations d’angle apparaissent avec les annotations de longueur, tant que la carte ne suit pas votre position. Une surface de plus de 400 points (100 sur la carte Google) masque ses annotations d’angle et de longueur, et l’app vous indique pourquoi.
Vérifier une mesure
- Les angles tombent juste. Les angles intérieurs d’une surface totalisent toujours (coins − 2) × 180° : 360° pour quatre coins, 540° pour cinq, 720° pour six. Le champ ci-dessus : 100 + 92 + 70 + 274 + 83 + 101 = 720°. Un total très différent signifie que deux côtés de la forme se croisent : vérifiez l’ordre de ses points.
- Par rapport à la carte. Comparez chaque coin d’une zone de prospection, d’un secteur de recherche ou d’une limite de propriété aux angles de sa carte ou de son plan.
- Angles droits. Une emprise de bâtiment, une ligne de clôture ou l’implantation d’un camp devrait afficher 90° là où vous en vouliez un.
- Un point mal placé. Une pointe aiguë, comme un coin de 15° là où le terrain n’en a pas, signifie généralement qu’un point a été placé ou déplacé par erreur.
Les angles sont mesurés entre les côtés tels que vous les avez tracés sur la carte : ils sont aussi précis que les points que vous avez placés.
