Cómo probar y reducir la vibración de la mesa de una impresora 3D

Esta guía te lleva paso a paso por la verificación de si un cambio en la mesa, banco, estante o soporte de impresora realmente redujo la vibración, y luego comparar los escaneos en un informe que puedes compartir. En Speedometer 55, este flujo de trabajo usa Escaneo de resonancia.

Para qué es este tutorial

Usa este tutorial cuando quieras responder una pregunta práctica como:

• ¿Una nueva mesa, almohadilla o refuerzo redujo la vibración de la impresora?
• ¿El banco está excitando una resonancia fuerte a una frecuencia específica?
• ¿Mover la impresora o cambiar su soporte realmente ayudó?
• ¿Cuál de dos configuraciones de soporte da la menor respuesta de vibración?

Este tutorial sigue una regla: cambia una cosa a la vez y mantén el resto de la configuración lo más similar posible.

Antes de empezar

Configura la prueba para que la comparación tenga sentido.

• coloca el teléfono firmemente en la misma superficie para todos los escaneos comparados
• mantén el teléfono en la misma posición y orientación a menos que esa colocación en sí sea lo que estás probando
• ejecuta la impresora o máquina en el mismo estado de operación para cada comparación
• cambia solo una variable entre escaneos

Buenos ejemplos de una sola variable:

• mesa antes y después de agregar un refuerzo
• patas duras vs patas con amortiguación
• impresora en banco vs impresora en estante
• misma mesa antes y después de agregar masa
• misma configuración a una velocidad de impresión vs otra velocidad de impresión

Malos ejemplos de comparación:

• cambiar el soporte, la posición del teléfono y la velocidad de la máquina al mismo tiempo
• tomar un escaneo durante el reposo y otro durante movimiento activo sin registrar la diferencia
• mover el teléfono a una parte diferente de la mesa y luego tratar los resultados como directamente comparables

Paso 1: Preparar los ajustes de escaneo

Abre MENÚ > Modos > Ingeniería > Escaneo de resonancia.

Para la primera comparación útil, solo verifica estos ajustes:

• Duración máxima de sesión
• Mostrar cuadro de detalles del escaneo guardado

Usa una duración lo suficientemente larga para capturar un patrón de vibración estable mientras la impresora o máquina está en el estado de operación que quieres comparar.

Mantén el cuadro de detalles del escaneo guardado activado. Facilita mucho la comparación posterior porque puedes etiquetar la configuración exacta del soporte mientras el cambio aún está fresco.

No empieces cambiando muchos parámetros de la máquina. Primero captura una referencia base limpia con la configuración actual de mesa o soporte.

Paso 2: Ejecutar el escaneo de referencia base

La referencia base es tu escaneo de referencia antes de cambiar cualquier cosa.

Flujo sugerido:

• abre Escaneo de resonancia
• confirma que la duración es apropiada para la prueba
• si es útil, agrega fotos de configuración
• toca EMPEZAR
• deja que la impresora o máquina funcione en la condición de prueba que quieres medir
• mantenla en esa condición lo suficiente para que el escaneo se estabilice
• toca PARAR
• guarda el escaneo

Cuando aparezca el cuadro de detalles del escaneo guardado, etiqueta el escaneo claramente.

Campos recomendados para llenar:

• Etiqueta de prueba
• Ubicación de montaje
• Condición de operación
• Nota

Buenas etiquetas de referencia base:

• Referencia base mesa de impresora
• Referencia base banco de trabajo 80 mm/s
• Referencia base estante con patas originales
• Referencia base banco sin amortiguación

Buenas notas:

• Teléfono cerca de la esquina frontal izquierda de la mesa
• Misma trayectoria de impresión que el recorrido de comparación
• Sin refuerzo, sin masa extra
• Referencia base para prueba de amortiguación antes y después

Paso 3: Cambiar una cosa y ejecutar el escaneo de comparación

Ahora cambia solo una variable.

Ejemplos:

• agregar una almohadilla de amortiguación
• instalar patas diferentes
• reforzar la mesa
• mover la impresora a un soporte diferente
• agregar masa al banco
• cambiar a una velocidad de movimiento conocida más alta o más baja manteniendo el soporte sin cambios

Luego repite el mismo patrón de ejecución:

• inicia un nuevo escaneo
• mantén la posición del teléfono y el estado de operación lo más similares posible
• detén y guarda
• etiqueta el escaneo claramente

Buenas etiquetas de comparación:

• Mesa de impresora con refuerzo
• Banco de trabajo con patas de amortiguación
• Comparación estante con masa añadida
• Comparación banco 100 mm/s

Si múltiples cosas cambiaron y no las registraste, la comparación se vuelve mucho más débil. Aún puedes ver una diferencia, pero no sabrás qué cambio la causó.

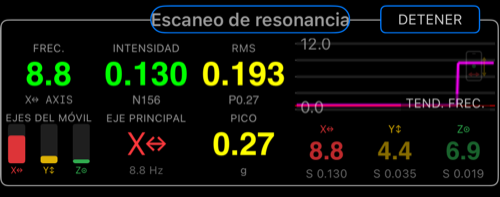

Paso 4: Leer los resultados del escaneo en un orden útil

No empieces con todos los números a la vez. Lee los escaneos en este orden:

1. Intensidad de resonancia
2. Frecuencia dominante
3. Eje dominante

Un modelo de lectura práctico para vibración de mesa o soporte:

• una menor Intensidad de resonancia generalmente significa que el soporte está respondiendo menos fuertemente a la misma excitación
• la Frecuencia dominante te dice dónde se concentra la vibración repetitiva más fuerte
• el Eje dominante te dice qué dirección está transmitiendo la vibración más fuerte al teléfono y al soporte

Luego profundiza solo si es necesario:

• compara si la frecuencia dominante se mantuvo igual después del cambio de soporte
• compara si la intensidad de resonancia bajó lo suficiente como para importar
• verifica si el eje dominante cambió, lo que puede mostrar que el soporte está flexionando de manera diferente después de la modificación

Ejemplos:

• si la frecuencia dominante se mantiene similar pero la intensidad de resonancia baja, el cambio probablemente redujo la respuesta de vibración sin cambiar el patrón de origen
• si la intensidad de resonancia sube después de agregar una almohadilla o mover la impresora, la nueva configuración probablemente es peor incluso si parecía una buena idea
• si el eje dominante cambia, el soporte ahora puede estar flexionando en una dirección diferente en lugar de resolver realmente el problema

Paso 5: Comparar los escaneos

Usa los escaneos guardados como un conjunto de comparación, no como mediciones aisladas.

Una buena comparación responde:

• ¿qué configuración de soporte produjo la menor intensidad de resonancia?
• ¿la frecuencia dominante se movió de una manera útil?
• ¿el cambio redujo la vibración lo suficiente como para importar en la práctica?
• ¿vale la pena mantener la mejora?

Ejemplos:

• si una configuración de mesa da una intensidad de resonancia claramente menor, probablemente es el mejor soporte
• si agregar masa reduce la intensidad de resonancia sin crear una nueva frecuencia dominante peor, el cambio probablemente está ayudando
• si un refuerzo reduce la vibración a la frecuencia problemática conocida, está haciendo un trabajo real en lugar de solo cambiar la sensación subjetiva

Por eso las etiquetas claras importan. Sin ellas, puedes recordar que un escaneo se veía mejor, pero no qué configuración de soporte lo produjo.

Paso 6: Generar un informe

Genera un informe solo después de que los escaneos estén etiquetados correctamente.

Un informe útil debe hacer evidentes estos puntos:

• qué configuración de soporte se probó
• qué cambió entre escaneos
• cuál escaneo es la referencia base
• cuál escaneo produjo la menor respuesta de vibración

El informe se vuelve mucho más útil si:

• ambos escaneos usan etiquetas de configuración claras
• las fotos de configuración muestran la diferencia del soporte
• la condición de operación está registrada claramente
• solo una variable de comparación cambió

Usa informes cuando quieras:

• documentar un cambio de soporte de impresora
• comparar soluciones de banco o estante objetivamente
• compartir evidencia de vibración de antes y después con otra persona
• mantener un registro de qué arreglo de mesa realmente ayudó

Paso 7: Compartir el resultado

Comparte después de que los escaneos y el informe sean comprensibles por sí solos.

Antes de compartir, verifica:

• los nombres de escaneo son claros
• las notas explican la configuración del soporte brevemente
• el informe refleja la comparación que realmente pretendías

Un informe compartido es más útil cuando el receptor puede entender qué cambió sin necesitar tu memoria de la configuración.

Errores comunes

• mover el teléfono entre escaneos comparados sin registrarlo
• cambiar el soporte y la velocidad de la máquina al mismo tiempo
• escanear muy brevemente para obtener una respuesta dominante estable
• olvidar etiquetar la referencia base claramente
• comparar diferentes estados de impresión o movimiento sin anotar la diferencia

Buen primer experimento

Si quieres una primera prueba confiable de vibración de mesa, haz esto:

• Escaneo 1: mesa o banco actual, estado de impresión o movimiento conocido
• Escaneo 2: mismo estado, refuerzo o amortiguación añadida
• Compara la Intensidad de resonancia primero
• Luego compara la Frecuencia dominante
• Genera un informe y compártelo

Eso te da una respuesta limpia rápidamente: ¿el cambio de mesa o soporte realmente redujo el problema de vibración lo suficiente como para mantenerlo?
