Varredura de Ressonância — Análise de Frequência de Vibração e Suporte
Identifique problemas de vibração em um ponto de montagem com seu celular. Varredura de ressonância é útil para verificar vibração do compartimento do motor, ressonância da cabine, flexão de suportes ou se uma mudança no amortecimento ou montagem realmente reduziu a vibração dominante.
Ideal para
- mecânicos e preparadores comparando vibração antes e depois de mudanças de hardware
- usuários verificando ressonância da cabine ou do suporte em marcha lenta ou velocidade constante
- qualquer pessoa que precise de uma comparação rápida de vibração sem equipamento de teste adicional
Quando usar
Use Varredura de ressonância quando quiser encontrar a vibração repetitiva mais forte, comparar quão forte ela é e ver qual eixo está carregando-a.
Quando não usar
Não use Varredura de ressonância quando você quiser principalmente uma pontuação geral de qualidade de rota ou suporte em uma medição completa. Para isso, use Qualidade de Movimento .
O que você obtém
- uma varredura ao vivo focada no comportamento de vibração dominante
- uma varredura salva com notas e fotos de configuração opcionais
- comparação entre configurações ou condições de operação repetidas
- um relatório que você pode compartilhar após rotular as varreduras
FAQ
Posso usar isso para testar um suporte de dashcam ou celular?
Sim, se a pergunta for especificamente sobre comportamento de vibração ou ressonância dominante. Se a pergunta for sobre suavidade geral da gravação, o Camera Rig geralmente é a melhor primeira ferramenta.
Posso usar isso em uma bancada, prateleira ou mesa de impressora 3D?
Sim. Varredura de ressonância é útil em qualquer lugar onde você queira comparar resposta de vibração repetida, não apenas em veículos.
Esta página cobre tanto o modo quanto a área central porque eles usam o mesmo painel de varredura ao vivo e a mesma tela de configurações.

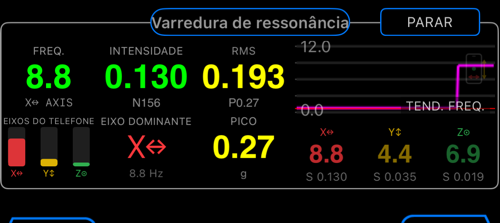

Modo
Abra MENU > Modos > Engenharia > Varredura de ressonância.
Use este modo quando quiser inspecionar como uma cabine, estrutura, área do motor ou ponto de montagem se comporta sob vibração.

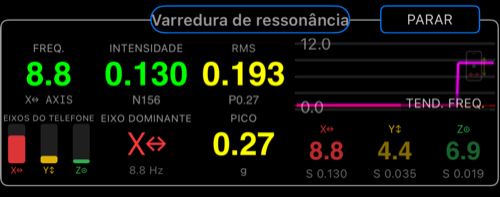

Área central
Você também pode instalar a Varredura de ressonância diretamente como a área central principal: abra o menu do painel principal, escolha Escolher o que mostrar aqui, depois em Opções de área da tela > Engenharia escolha Varredura de ressonância.
As leituras principais mostram onde a energia de vibração recorrente mais forte está, quão forte ela é e qual eixo está carregando a resposta mais forte.

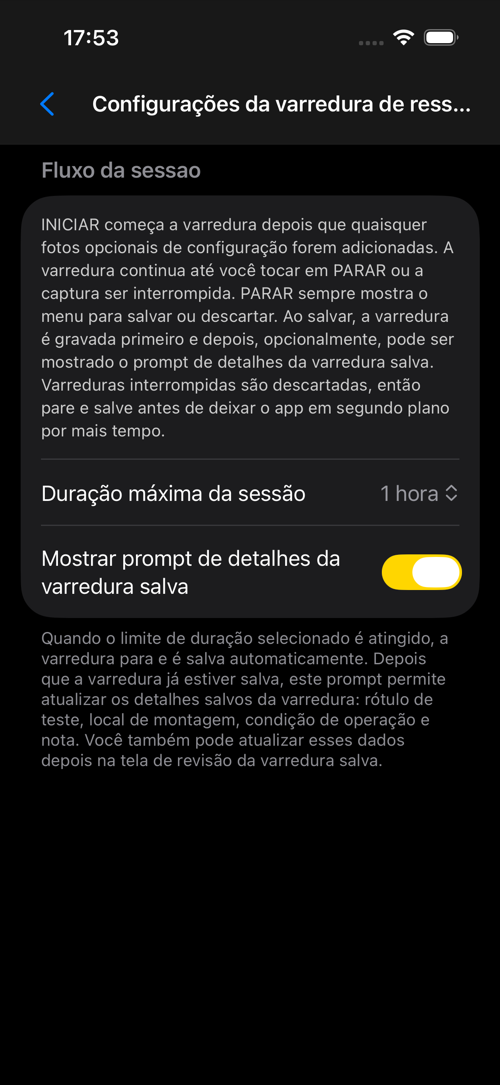

Configurações
Varredura de ressonância tem uma tela de configurações compacta focada no fluxo de sessão.
Duração máxima da sessão controla por quanto tempo a varredura pode ser executada antes de parar e salvar automaticamente.
Mostrar prompt de detalhes da varredura salva decide se o aplicativo deve solicitar imediatamente os detalhes da varredura salva após a gravação. Manter isso ligado geralmente torna a revisão posterior mais fácil porque a medição pode ser rotulada enquanto o contexto ainda está fresco.
O fluxo de sessão em si também vale a pena ser detalhado:
INICIARcomeça a varredura após quaisquer fotos de configuração opcionais serem adicionadasPARARsempre abre o fluxo de salvar ou descartar- se o limite de duração for atingido, a varredura para e salva automaticamente
- varreduras interrompidas são descartadas, então longas interrupções em segundo plano devem ser evitadas a menos que a varredura já esteja salva
Se você mantiver o prompt de detalhes da varredura salva ligado, o aplicativo pode solicitar:
- rótulo do teste
- local de montagem
- condição de operação
- nota
Esses detalhes também podem ser editados depois pela tela de revisão da varredura salva, então desativar o prompt não elimina essa possibilidade. Apenas move o trabalho de metadados para depois.
Boa primeira configuração
- mantenha o prompt de detalhes da varredura salva ligado
- use uma duração que corresponda ao teste que você está realizando
- mantenha o suporte fixo se planeja comparar varreduras depois
Como difere da Qualidade de Movimento
Varredura de ressonância foca em características de vibração. Qualidade de Movimento foca na estabilidade geral do equipamento e comparação de desempenho voltada ao usuário entre medições completas.
Quer um fluxo de trabalho completo? Veja Como Testar e Comparar Vibração de Suporte .
Para um caso de uso estilo oficina, veja Como Testar e Reduzir Vibração de Mesa de Impressora 3D .
Para exemplos práticos mais amplos sobre suportes de câmera, ajuste de montagem, comparação de rotas e uso em oficina, veja Modos de Engenharia — Estudos de Caso e Usos Práticos .
