Levantamento Viário — Medição da Qualidade da Superfície Viária

Meça o quão irregular, brusca ou suave uma seção de estrada parece com seu celular. Levantamento Viário é útil para comparar faixas, verificar resultados de recapeamento, documentar rotas irregulares ou manter um registro repetível da qualidade viária ao longo do tempo. Cada sessão é vinculada a um trajeto GPS, para que você possa revisar o resultado no contexto do trecho exato que foi medido.

Ideal para

• comparações municipais ou de manutenção antes e depois de reparos
• verificações repetidas da mesma seção viária ao longo do tempo
• comparação de faixas, rotas ou condições de superfície com uma configuração consistente

Quando usar

Use Levantamento Viário quando a verdadeira pergunta for se uma faixa, uma seção ou uma rota recapeada é mais suave ou mais irregular que outra.

Quando não usar

Não use Levantamento Viário quando a variável principal for a estabilidade do suporte ou a qualidade da gravação. Para isso, use Camera Rig .

O que você obtém

• uma visualização de pontuação orientada à irregularidade ao vivo
• uma sessão salva vinculada à rota exata via GPS
• comparação repetível entre faixas, seções ou datas
• um relatório que você pode compartilhar após rotular a medição

FAQ

Posso comparar resultados de recapeamento com meu celular?

Sim. Esse é um dos usos mais fortes do Levantamento Viário. Percorra a mesma seção antes e depois da obra, mantenha a configuração do suporte igual e compare as sessões.

Posso comparar uma faixa com outra?

Sim. Mantenha velocidade, configuração do veículo e posição do celular o mais consistentes possível, depois compare as medições das faixas como sessões separadas.

Modo

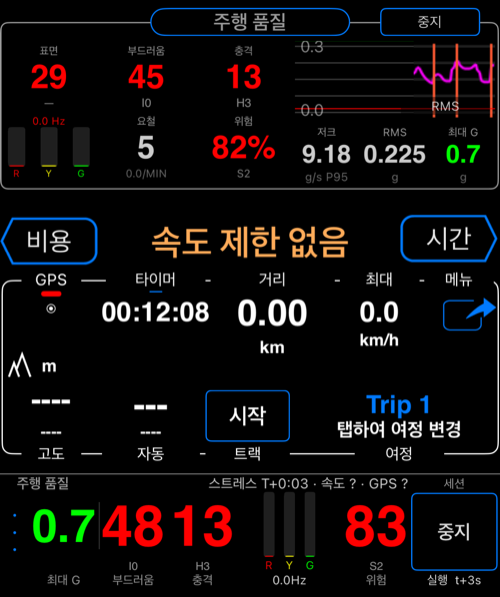

Abra MENU > Modos > Engenharia > Levantamento Viário.

Use este modo quando quiser avaliar a condição viária, comparar faixas ou seções de estrada, ou repetir a mesma rota antes e depois de reparos, recapeamento ou mudanças sazonais.

Área central

Você também pode instalar a área central do Levantamento Viário diretamente: abra o menu do painel principal, escolha Escolher o que mostrar aqui, depois em Opções de área da tela > Engenharia escolha Levantamento Viário.

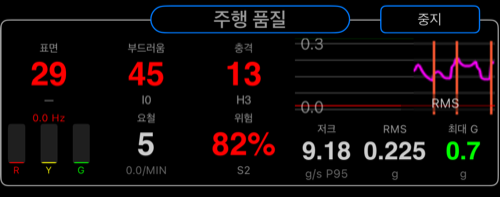

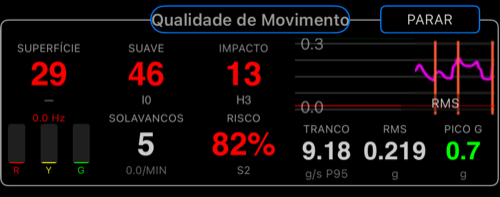

A área central mostra a pontuação principal de superfície, os canais de estabilidade e impacto e o gráfico da medição ativa.

Área micro

Você pode combinar a área central com a área micro compacta do Levantamento Viário: abra o menu do painel micro, escolha Escolher o que mostrar aqui, depois em Opções de área da tela > Engenharia escolha Levantamento Viário.

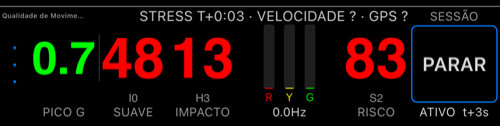

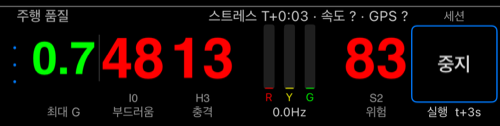

A área micro mantém o resumo da condição atual da superfície visível enquanto deixa espaço para outro conteúdo do painel.

Configurações

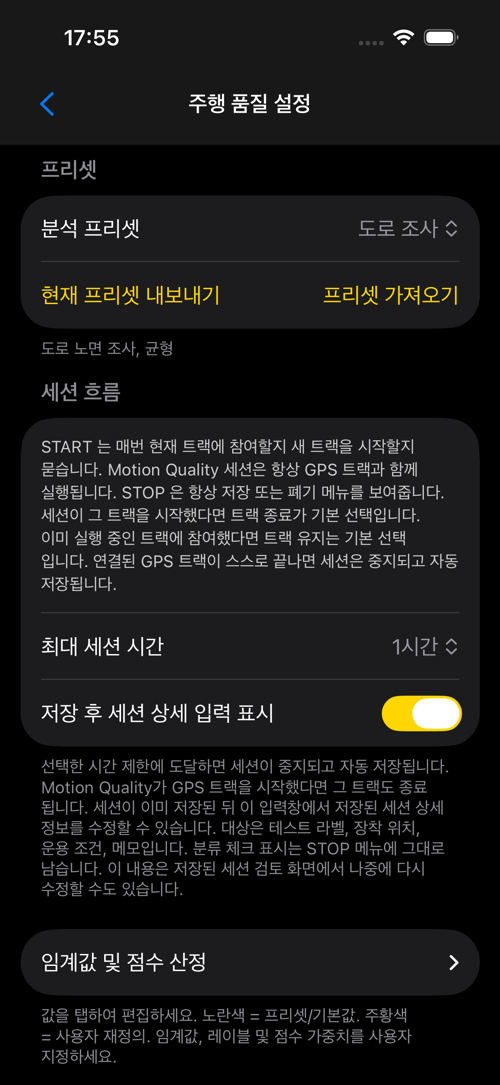

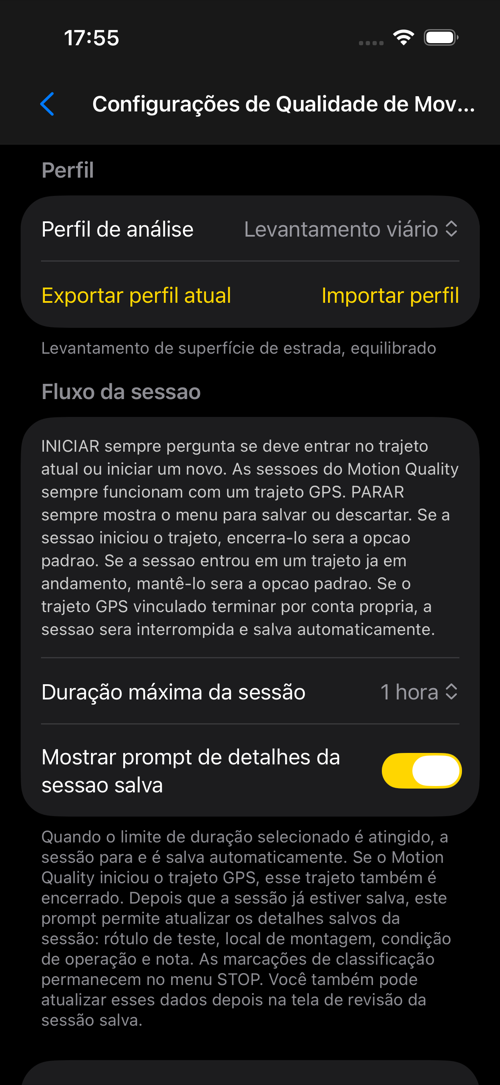

Levantamento Viário usa a tela de configurações compartilhada de Qualidade de Movimento.

Perfil é a primeira coisa a revisar. Comece com Levantamento Viário quando quiser o perfil de avaliação de superfície com sensibilidade equilibrada e premissas de montagem rígida.

Fluxo de sessão controla a duração máxima da sessão e se o prompt de detalhes da sessão salva aparece após salvar.

Isso importa porque as sessões de Qualidade de Movimento sempre são executadas com um trajeto GPS. INICIAR pergunta se deve juntar-se ao trajeto atual ou iniciar um novo. PARAR sempre mostra o fluxo de salvar ou descartar. Se o trajeto vinculado terminar por conta própria, a sessão também termina e salva automaticamente.

Limiares e pontuação é onde o perfil de Levantamento Viário mais difere. Ele pondera estabilidade e impacto igualmente, dá mais importância a solavancos e irregularidade e usa pontuação proporcional de energia de banda para refletir a textura de superfície de banda larga.

Esta área também oferece os verdadeiros controles de calibração:

• alterar Pontuação de frequência
• alterar Pesos da pontuação
• renomear os rótulos de pontuação exibidos
• salvar sua configuração atual como um perfil personalizado
• exportar ou importar perfis
• redefinir tudo de volta ao perfil selecionado

Assim, se você desenvolver uma configuração de comparação viária útil para um dispositivo e suporte, pode preservá-la e reutilizá-la depois em vez de reconstruí-la manualmente.

Alertas ao vivo é opcional e principalmente útil se você quiser feedback imediato enquanto coleta uma medição. As categorias são separadas:

• Alertas de impacto forte
• Alertas de estresse do dispositivo
• Alertas de instabilidade
• Vibração tátil
• Som

Isso permite que você mantenha o feedback de irregularidade ligado enquanto desativa os outros tipos de alerta se eles não forem úteis para o seu trabalho de levantamento.

Boa primeira configuração

• comece com o perfil Levantamento Viário
• use um suporte rígido ou uma posição de celular muito consistente
• faça uma medição de referência em uma seção viária que você conhece bem
• compare uma segunda seção ou uma repetição da mesma seção sob condições diferentes

Quer um fluxo de trabalho completo? Veja Como Medir e Comparar a Qualidade da Superfície Viária .
