Scan de résonance — Analyse de fréquence de vibration & de fixation

Identifiez les problèmes de vibration à un point de fixation avec votre téléphone. Le Scan de résonance est utile pour vérifier les vibrations du compartiment moteur, la résonance de l’habitacle, la flexion d’un support, ou pour savoir si un changement d’amortissement ou de fixation a réellement réduit la vibration dominante.

Idéal pour

• les mécaniciens et préparateurs comparant les vibrations avant et après des modifications matérielles
• les utilisateurs vérifiant la résonance de l’habitacle ou du support au ralenti ou à vitesse constante
• toute personne ayant besoin d’une comparaison rapide des vibrations sans matériel de test supplémentaire

Quand l’utiliser

Utilisez le Scan de résonance lorsque vous souhaitez trouver la vibration répétitive la plus forte, comparer son intensité et voir quel axe la porte.

Quand ne pas l’utiliser

N’utilisez pas le Scan de résonance lorsque vous souhaitez principalement obtenir un score global de qualité d’itinéraire ou de support sur un trajet complet. Pour cela, utilisez la Qualité de mouvement .

Ce que vous obtenez

• un scan en direct centré sur le comportement vibratoire dominant
• un scan sauvegardé avec notes et photos de configuration optionnelles
• une comparaison entre configurations ou conditions de fonctionnement répétées
• un rapport que vous pouvez partager après avoir étiqueté les scans

FAQ

Puis-je l’utiliser pour tester un support de dashcam ou de téléphone ?

Oui, si la question porte spécifiquement sur le comportement vibratoire ou la résonance dominante. Si la question est la fluidité globale de l’enregistrement, Camera Rig est généralement le meilleur premier outil.

Puis-je l’utiliser sur un banc, une étagère ou une table d’imprimante 3D ?

Oui. Le Scan de résonance est utile partout où vous souhaitez comparer des réponses vibratoires répétées, pas seulement dans les véhicules.

Cette page couvre à la fois le mode et la zone centrale car ils utilisent le même panneau de scan en direct et la même surface de réglages.

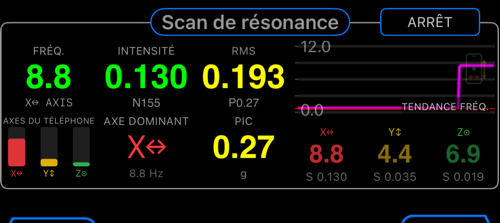

Mode

Ouvrez MENU > Modes > Ingénierie > Scan de résonance.

Utilisez ce mode lorsque vous souhaitez inspecter comment un habitacle, une structure, un compartiment moteur ou un point de fixation se comporte sous vibration.

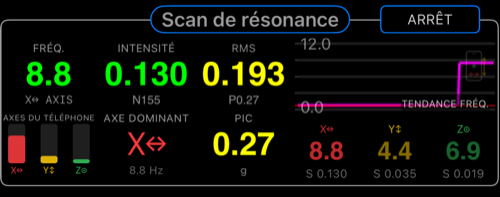

Zone centrale

Vous pouvez également installer le Scan de résonance directement comme zone centrale principale : ouvrez le menu du panneau principal, choisissez Choisir quoi afficher ici, puis dans Options de zone d'écran > Ingénierie choisissez Scan de résonance.

Les lectures principales vous indiquent où se situe l’énergie vibratoire récurrente la plus forte, quelle est son intensité et quel axe porte la réponse la plus forte.

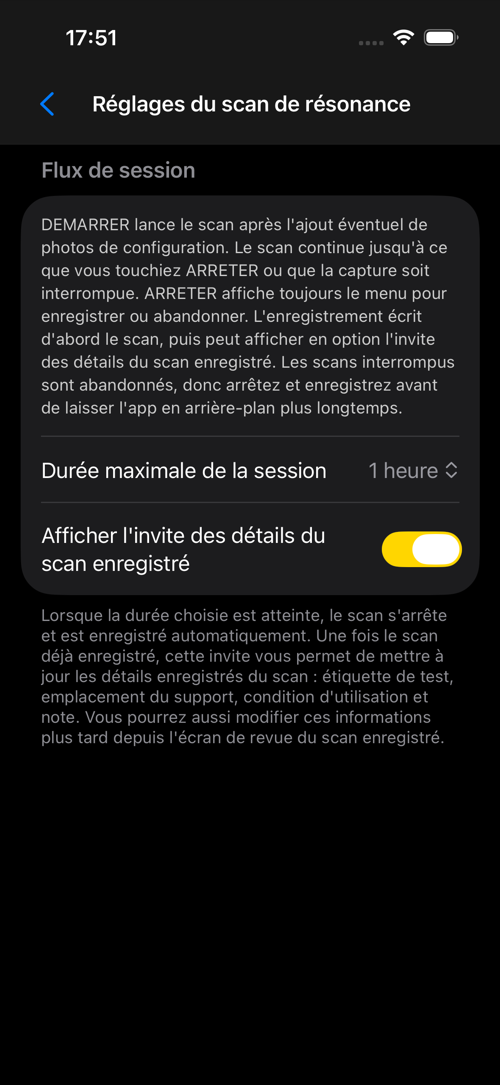

Réglages

Le Scan de résonance dispose d’une surface de réglages compacte centrée sur le flux de session.

Durée maximale de session contrôle combien de temps le scan peut fonctionner avant de s’arrêter et de se sauvegarder automatiquement.

Afficher l'invite de détails de scan sauvegardé détermine si l’application doit immédiatement demander les détails du scan sauvegardé après l’écriture du trajet. Garder cette option activée rend généralement la révision ultérieure plus facile car le trajet peut être étiqueté pendant que le contexte est encore frais.

Le flux de session lui-même mérite aussi d’être détaillé :

• DÉMARRER commence le scan après l’ajout optionnel de photos de configuration
• ARRÊTER ouvre toujours le flux de sauvegarde ou d’annulation
• si la limite de durée est atteinte, le scan s’arrête et se sauvegarde automatiquement
• les scans interrompus sont supprimés, donc les longues interruptions en arrière-plan doivent être évitées sauf si le scan est déjà sauvegardé

Si vous gardez l’invite de détails de scan sauvegardé activée, l’application peut demander :

• étiquette de test
• emplacement de fixation
• condition de fonctionnement
• note

Ces détails peuvent aussi être modifiés ultérieurement depuis l’écran de révision du scan sauvegardé, donc désactiver l’invite ne perd pas cette possibilité. Cela repousse simplement le travail de métadonnées à plus tard.

Bonne première configuration

• gardez l’invite de détails de scan sauvegardé activée
• utilisez une durée adaptée au test que vous effectuez
• gardez la fixation stable si vous prévoyez de comparer des scans plus tard

En quoi cela diffère de la Qualité de mouvement

Le Scan de résonance se concentre sur les caractéristiques de vibration. La Qualité de mouvement se concentre sur la stabilité globale de la configuration et la comparaison de performance orientée utilisateur entre des trajets complets.

Vous souhaitez un flux de travail complet ? Voir Comment tester et comparer les vibrations d’un support .

Pour un cas d’utilisation de type atelier, voir Comment tester et réduire les vibrations d’une table d’imprimante 3D .

Pour des exemples pratiques plus larges couvrant les supports de caméra, le réglage de fixation, la comparaison de routes et l’utilisation en atelier, voir Modes ingénierie — Études de cas et utilisations pratiques .
