Resonanzmessung — Vibrationsfrequenz- & Halterungsanalyse
Verfügbar in der öffentlichen Beta-Version. Verfügbarkeit im App Store wird in Kürze bekannt gegeben.
Identifizieren Sie Vibrationsprobleme an einem Montagepunkt mit Ihrem Telefon. Die Resonanzmessung ist nützlich, um Motorraum-Vibrationen, Kabinen-Resonanz, Konsolenflex oder die Frage zu prüfen, ob eine Änderung der Dämpfung oder Montage die dominante Vibration tatsächlich reduziert hat.
Geeignet für
- Mechaniker und Tuner, die Vibrationen vor und nach Hardwareänderungen vergleichen
- Nutzer, die Kabinen- oder Halterungsresonanz im Leerlauf oder bei konstanter Geschwindigkeit prüfen
- alle, die einen schnellen Vibrationsvergleich ohne zusätzliche Testhardware benötigen
Wann verwenden
Verwenden Sie die Resonanzmessung, wenn Sie die stärkste wiederkehrende Vibration finden, ihre Stärke vergleichen und sehen möchten, welche Achse sie trägt.
Wann nicht verwenden
Verwenden Sie die Resonanzmessung nicht, wenn Sie hauptsächlich eine Gesamt-Routen- oder Halterungsqualitätsbewertung über eine komplette Fahrt möchten. Verwenden Sie dafür Bewegungsqualität .
Was Sie erhalten
- einen Live-Scan fokussiert auf dominantes Vibrationsverhalten
- einen gespeicherten Scan mit Notizen und optionalen Setup-Fotos
- Vergleich über wiederholte Setups oder Betriebsbedingungen
- einen Bericht, den Sie nach Beschriftung der Scans teilen können
FAQ
Kann ich damit eine Dashcam- oder Telefonhalterung testen?
Ja, wenn die Frage speziell das Vibrationsverhalten oder die dominante Resonanz betrifft. Wenn die Frage die allgemeine Aufnahmequalität ist, ist Camera Rig normalerweise das bessere erste Werkzeug.
Kann ich das auf einer Werkbank, einem Regal oder einem 3D-Druckertisch verwenden?
Ja. Die Resonanzmessung ist überall nützlich, wo Sie wiederholte Vibrationsantworten vergleichen möchten, nicht nur in Fahrzeugen.
Diese Seite behandelt sowohl den Modus als auch den Zentralbereich, da sie dasselbe Live-Scan-Panel und dieselbe Einstellungsoberfläche verwenden.

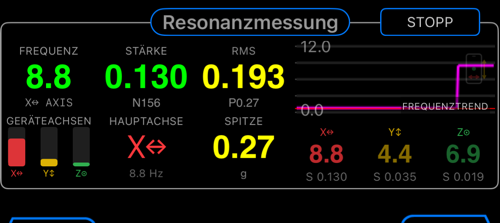

Modus
Öffnen Sie MENÜ > Modi > Engineering > Resonanzmessung.
Verwenden Sie diesen Modus, wenn Sie untersuchen möchten, wie sich eine Kabine, Struktur, ein Motorbereich oder Montagepunkt unter Vibration verhält.

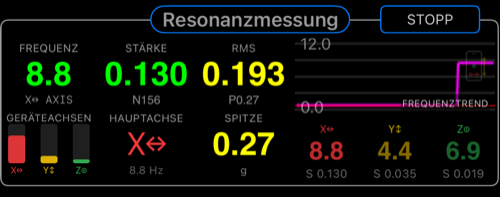

Zentralbereich
Sie können die Resonanzmessung auch direkt als Zentralbereich installieren: Öffnen Sie das Hauptpanel-Menü, wählen Sie Anzeige auswählen, dann unter Bildschirmbereichsoptionen > Engineering wählen Sie Resonanzmessung.
Die Hauptanzeigen zeigen Ihnen, wo die stärkste wiederkehrende Vibrationsenergie liegt, wie stark sie ist und welche Achse die stärkste Antwort trägt.

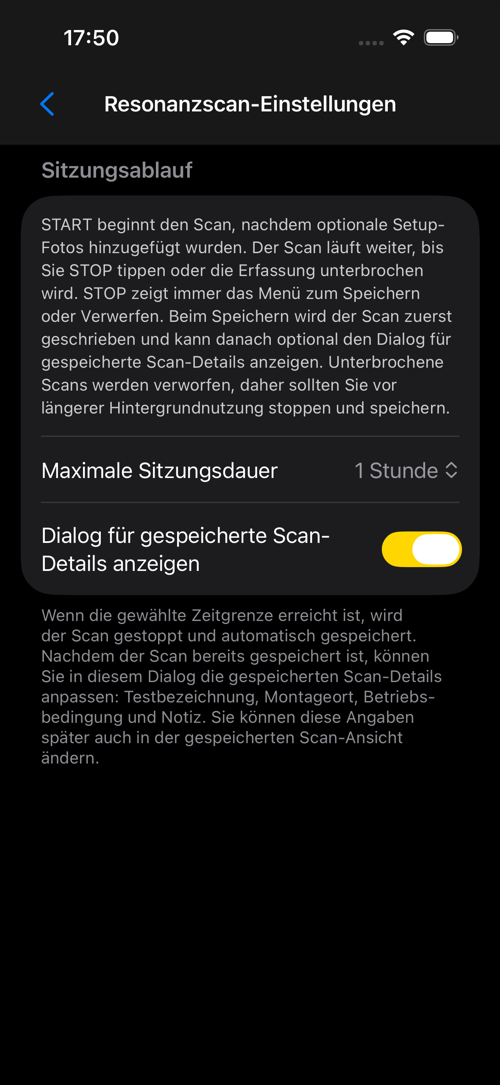

Einstellungen
Die Resonanzmessung hat eine kompakte Einstellungsoberfläche, die auf den Sitzungsablauf fokussiert ist.
Maximale Sitzungsdauer steuert, wie lange der Scan laufen darf, bevor er automatisch stoppt und speichert.
Aufforderung für gespeicherte Scandetails anzeigen bestimmt, ob die App nach dem Schreiben des Scans sofort nach Details fragen soll. Wenn dies eingeschaltet bleibt, wird die spätere Überprüfung in der Regel einfacher, weil der Scan beschriftet werden kann, solange der Kontext noch frisch ist.
Der Sitzungsablauf selbst verdient ebenfalls eine Erläuterung:
STARTbeginnt den Scan, nachdem optionale Setup-Fotos hinzugefügt wurdenSTOPPöffnet immer den Speichern- oder Verwerfen-Ablauf- Wenn das Zeitlimit erreicht wird, stoppt der Scan und speichert automatisch
- Unterbrochene Scans werden verworfen, daher sollten lange Hintergrundunterbrechungen vermieden werden, es sei denn, der Scan ist bereits gespeichert
Wenn Sie die Aufforderung für gespeicherte Scandetails eingeschaltet lassen, kann die App nach folgenden Angaben fragen:
- Testbezeichnung
- Montageort
- Betriebsbedingung
- Notiz
Diese Details können auch später im Überprüfungsbildschirm für gespeicherte Scans bearbeitet werden, sodass das Ausschalten der Aufforderung diese Möglichkeit nicht verliert. Es verschiebt nur die Metadaten-Arbeit auf später.
Guter erster Aufbau
- Lassen Sie die Aufforderung für gespeicherte Scandetails eingeschaltet
- Verwenden Sie eine Dauer, die zum durchgeführten Test passt
- Halten Sie die Halterung fest, wenn Sie Scans später vergleichen möchten
Unterschied zur Bewegungsqualität
Die Resonanzmessung konzentriert sich auf Vibrationseigenschaften. Bewegungsqualität konzentriert sich auf die Gesamtstabilität des Setups und den nutzerseitigen Leistungsvergleich über komplette Fahrten.
Möchten Sie einen kompletten Arbeitsablauf? Siehe Halterungsvibration testen und vergleichen .
Für einen werkstattorientierten Anwendungsfall siehe 3D-Druckertisch-Vibrationen testen und reduzieren .
